SWL蜗轮丝杠系列升降机(JB/T8809-1998)

1、概述
     蜗轮螺杆升降机,是通过蜗轮传动螺杆完成提升、下降、推进、翻转等功能,是一种基础起重部件,已列为JB/T8809-1998标准。广泛地用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业,具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点,可以用电动机或其它动力直接带动,也可以手动。本系列蜗轮螺杆升降机可以自锁,承载能力0.5t--200t,最高输入转速1500r/min,最大提升速度2.7m/min,有不同的结构型式和装配方式,工作环境温度在-20--100℃之间,提升高度按用户要求制造。
本公司为提高SWL系列蜗轮螺杆升降机的效率和承载能力,特采用具有国内先进水平的圆弧齿圆柱蜗杆,制定了特殊的先进的工艺来提高升降机的综合性能,以满足广大客户的要求。

2、型式
2.1 结构型式
1型—蜗轮与螺杆为螺纹联接,
2型—蜗轮与螺杆为键联接,螺杆上配螺母。
2.2 装配型式
升降机每种结构型式又分为两种装配型式:
1型结构型式有两种装配型式:
A型:螺杆工作端在上;
B型:螺杆工作端在下;
2型结构型式有两种装配型式:
A型:螺杆工作端在上,螺母上顶或下拉;
B型:螺杆工作端在下,螺母下压或上拉;
2.3 螺杆头部型式
1型结构型式螺杆头部分为Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)和Ⅳ型(扁头型)四种型式(见图1);
2型结构型式螺杆头部分为Ⅰ型(圆柱型)和Ⅲ型(螺纹型)两种型式(见图2)。
2.4 传动比
升降机蜗轮蜗杆传动分为两种传动比,即普通(P)和慢速(M)。
2.5 螺杆的防护
1型升降机螺杆的防护分为:基本型、防旋转型(F)和带防护罩型(Z);
2型升降机螺杆的防护分为:基本型和带防护罩型(Z);

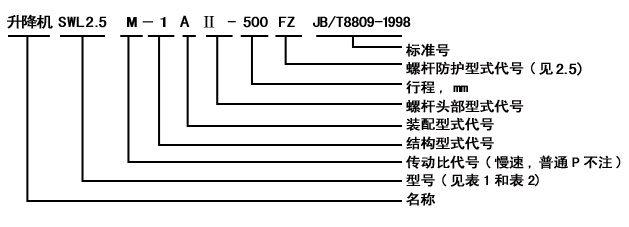

2.6标记示例

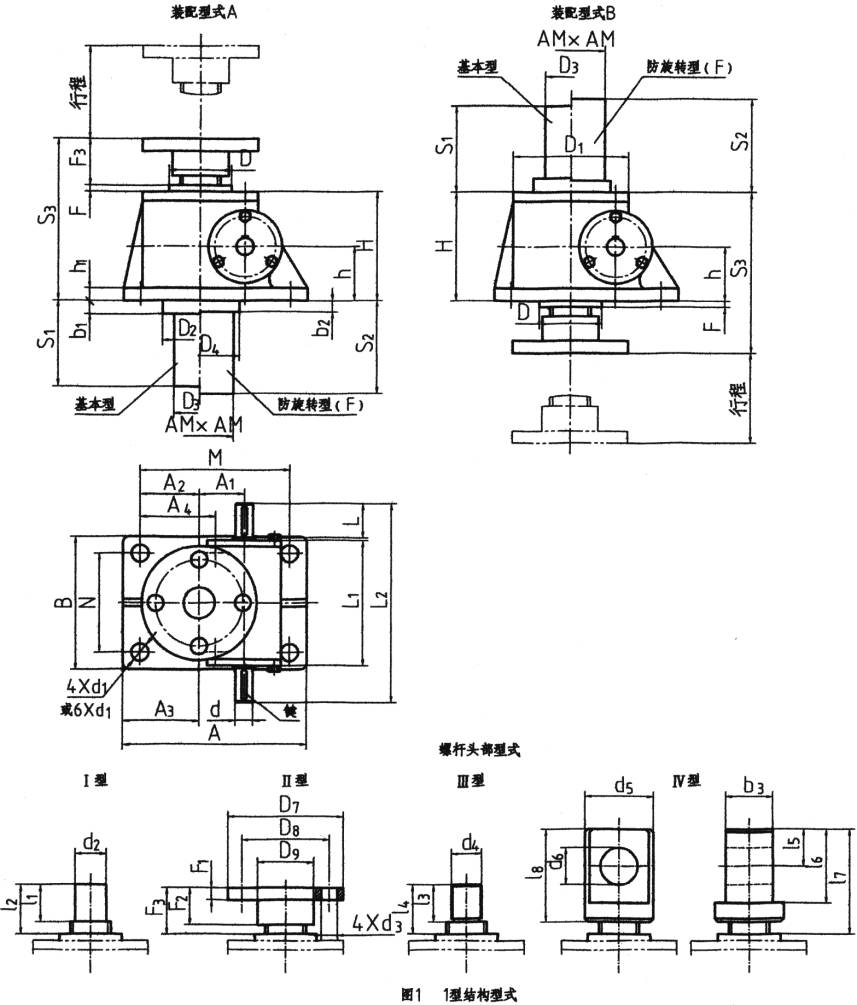

3.1型升降机的外形结构尺寸

型号
SWL2.5
QWL2.5
SWL5
QWL5
SWL10/15
QWL10/15
SWL 20
QWL20
SWL 25
QWL25
SWL35
SWL50
SWL100
SWL120
S1
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
S2
行程+110
行程+110
行程+150
行程+190
行程+205
行程+250
行程+285
行程+350
行程+400
S3
150.5
193
230
262
317
350
416
550
570
A
165
212
235
295
350
430
475
526
526
B
120
155
200
215
260
280
500
622
622
M
135
168
190
240
280
360
385
412
412
N
90
114
155
160
190
210
406
508
508
H
97
130
150
176
217
240
280
360
360
h
45
61.5
70
87
102
115
121
155
155
h1
12
18
16
20
25
30
32
38
42
d(k6)
16
20
25
28
32
38
38
45
48
d1
14
17
21
28
35
35
45
48
48
键GB11096
5×5×32
6×6×45
8×7×45
8×7×45
10×8×50
10×8×70
10×8×90
14×9×100
14×9×100
L
42
42
58
80
105
100
190
L1
110.5
132
172
213.5
221
265
310
380
380
L2
190
228
280
322
355
430
558
610
610
D
48
65
80
100
130
150
170
240
240
D1
98
122
150
185
205
260
300
420
420
D2
70
90
100
120
150
180
220
310
310
D3
45
60
76
83
114
121
145
180
220
D4
98
110
130
170
200
210
260
370
370
D5
60
70
95
108
133
139
170
215
260
A1
45.2
56.2
66.8
72.5
97
120
135
190
190
A2
50
58
63.5
95
95
135
80
146
146
A3
65
80
86
122.5
130
170
125
203
203
b1
20
25
17
35
30
35
45
60
60
b2
20
18
18
31
40
40
50
65
65
F
8.5
12
6.5
6
8
10
16
40
40
丝杠头部型式
d2
20
25
40
50
70
80
95
130
150
I1
30
40
50
60
63
80
90
120
140
I2
45
51
73.5
80
92
100
120
150
170
D7
98
122
150
185
205
260
300
370
400
D8
75
85
105
140
155
200
225
280
310
D9
40
50
65
90
100
130
150
200
230
d3
14
17
21
26
27
33
39
48
48
F1
12
18
20
20
25
30
35
75
80
F2
30
40
50
60
63

90
120
140
F3
45
51
73.5
80
92
100
120
150
170
d4
M22×1.5-6g
M30×2-6g
M42×2-6g
M48×2-6g
M70×3-6g
M80×3-6g
M95×3-6g
M130×4-6g
M150×4-6g
I3
30
39
50
60
63
80
90
120
140
I4
45
51
73.5
80
92
100
120
150
170
d5
50
65
90
110
130
150
180
220
260
d6
25
35
50
60
70
80
80
90
95
b3
30
42
60
75
90
105
120
160
180
I5
25
37.5
50
60
70
80
80
90
100
I6
50
75
100
120
140
160
160
180
200
I7
85
117
153.5
170
204
240
270
330
360
I8
70
105
130
150
175
220
240
300
335

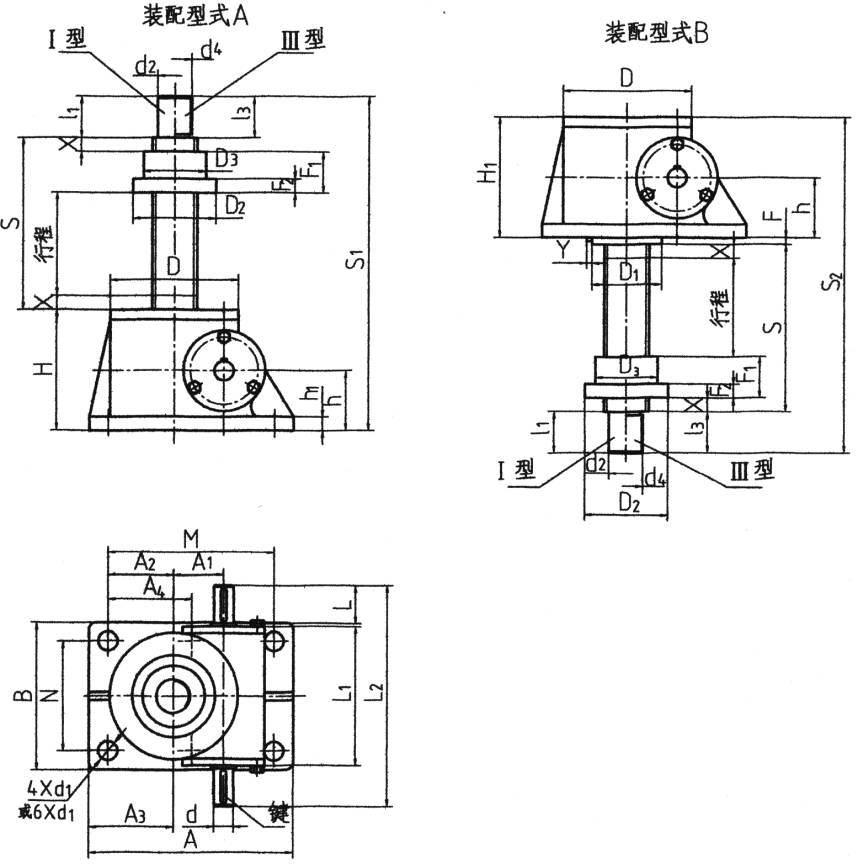

2型升降机的外形结构尺寸



图2 2型结构型式

                                         表2                                        mm
型号  SWL2.5  SWL5  SWL10/15  SWL20  SWL25  SWL35  SWL50  SWL100  SWL120
QWL2.5  QWL5  QWL10/15  QWL20  QWL25
行程+85  行程+100  行程+125  行程+150  行程+170  行程+205  行程+250  行程+320  行程+370
S 行程+218  行程+274  行程+331  行程+400  行程+467  行程+530  行程+596  行程+779  行程+946
S2 行程+238  行程+300  行程+359  行程+425  行程+519  行程+575  行程+661  行程+859  行程+1026
165 212 235 295 350 430 552 527.1 735
120 155 200 215 260 280 270 609 622
135 168 190 240 280 360 457 412.8 635
90 114 155 160 190 210 152 508 508
103 134 156 190 217 245 238 332 446
H1 97 130 150 176 217 245 238 332 446
45 61.5 70 87 102 115 120.6 152.4 220
h1 12 14 16 20 25 30 31 38.1 42
d(k6)  16 20 25 28 34/32*  38 38.1n6  44.45n6  48m6
d1 14 17 21 28 35 35 48 48 48
键GB1096  5×5×32  6×6×45  8×7×45 8×7×45  10×8×50  10×8×70  9.53×8×57 12.7×9.5×77  14×9×70
32 45 52 51 54 80 109.5 90 82
L 110.5 132 167 213.5 221 265 314 385 570
L2 190 232 280 322 355 430 558.8 584.2 780
98 122 150 185 205 260 310 187.3 240
D1 68 83 110 140 160 180 200 414 550
A1 45 57 67 72 97 120 134.9 190.5 270
A2 50 58 63.5 95 95 135 203 146.1 245
A3 65 80 86 122.5 130 170 250 203.2 295
A4 —  —  —  —  —  —  —  206.4 —
    F  26 30 34 39 52 45 65 80 80
安全裕度X  20 20 25 25 25 30 40 50 50
3 3 1 3 3 4 5 6 6
活  D2 80 87 110 120 155 190 220 300 330
动  D3(h9)  50 70 90 90 130 150 180 240 260
螺  F1 45 60 75 100 120 145 170 220 270
母  F2 15 18 25 30 35 35 50 70 80
螺杆  Ⅰ  d2(k6)  20 25 40 50 70 80 95 130 150
头  l 30 40 50 60 80 80 108 127 130
部
型
式  Ⅲ  d M22×1.5-6g  M30×2-6g  M42×2-6g  M48×2-6g  M72×3-6g  M80×3-6g  M100×6-6g  M110×6-6g  M140×4-6g
  l3 30 39 50 60 80 80 108 127 130




*:φ32为标准JB/T8809-1998所要求的轴头尺寸

    4、主要性能参数见表3
  性能参数表
型号
SWL2.5
SWL5
SWL 10/15
SWL20
SWL25
SWL35
SWL50
SWL100
SWL120
最大起升力,KN
25
50
100/150
200
250
350
500
1000
1200
最大拉力,KN
25
50
99
166
250
350
500
1000
1200
丝杠螺纹尺寸
Tr30×6
Tr40×7
Tr58×12
Tr65×12
Tr90×16
Tr100×18
Tr120×20
Tr160×23
Tr180×25
蜗轮蜗杆传动比(P)
普通6:1
6:1
72/3:1
8:1
102/3:1
102/3:1
11:1
12:1
12:1
蜗杆每转行程,mm
1.0
1.17
1.56
1.5
1.5
1.5
1.818
1.916
2.083
蜗轮蜗杆传动比(M)
24:1
24:1
24:1
24:1
32:1
32:1
32:1
36:1
36:1
蜗杆每转行程,mm
0.250
0.292
0.5
0.5
0.5
0.5
0.625
0.638
0.694
蜗杆传动比(P)
6:1
6:1
72/3:1
8:1
102/3:1
102/3:1
11:1
12:1
12:1
满负荷蜗杆扭距N·m
18.6
39.5
119/179
240
366
600
970
2323
3316
蜗轮蜗杆传动比(M)
24:1
24:1
24:1
24:1
32:1
32:1
32:1
36:1
36:1
满负荷蜗杆扭距N·m
8.86
19.8
60/90
122
217
340
425
997
1658
丝杆最大轴伸长度
1500
2000
2500
3000
3500
4000
5500
6500
7000
最大许用功率/kW
0.55
1.1
2.6
3.7
4.8
6.0
7.5
15
17.5
普通比(P)总效率%
23
21
23
21
19
18
15
13
12
慢速比(M)总效率%
14
12
15
13
11
11
11
10
8
润滑油量,kg
0.1
0.25
0.5
0.75
1.1
1.9
2
2.5
2.5
不加行程的重量,kg
7.3
16.2
25
36
70.5
87
420
1010
1350
丝杆每100mm的 重量
0.45
0.82
1.67
2.15
4.15
5.20
7.45
13.6
17.3
润滑剂
合成钙钠基润滑脂ZGN-1或ZGN-2(温度范围-20℃-100℃)

    注:1.最大许用功率是在环境温度为20℃,工作持续率为每小时20%的条件下的参数。
    2.总效率为油脂润滑条件下的参数。
    3.提升不同负荷时允许的扭矩、功率、转速不同,不同起动持续率的最大功率不同。
    4.对有双导向套的升降机,丝杠除承受轴向力外,也允许承受一定的侧向力。
    5.蜗杆轴伸处允许承受一定的径向力,允许装齿轮、链轮或皮带轮。
    6.以上有关数据可向生产厂家咨询。
    7.在静止状态一般可以自锁。

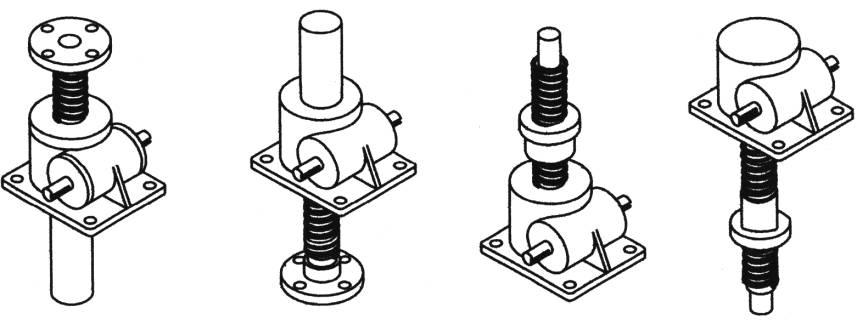

5、装配型式与结构型式
           1型结构                  2型结构



装配型式A       装配型式B         装配型式A         装配型式B

6、升降机的选择
升降机的主要选择参数为:起升负荷(KN)、螺杆行程(mm)、起升速度(m/min)。下面给出两种选择方法:
6.1 选择方法一(仅作选型参考):
图12~图18给出了允许弯曲力矩下,螺杆长度与极限负荷的关系。根据螺杆行程和起升负荷,查图13~图18,查出所需升降机的型号。再根据查出的升降机型号和起升负荷查表4(表4是各种型号在不同的起升负荷下所允许的起升速度),若查出的起升速度满足不了要求,则须选用型号大一规格的升降机,直至满足要求。
示例:
    已知:起升负荷为F=20KN,螺杆行程为200mm,起升速度V=0.45m/min,试求所需的升降机。
选择升降机:根据F=20KN,行程200mm,查图13,选择SWL2.5升降机,查表4起升速度V=0.3m/min,满足不了要求。若选择SWL5升降机,查表4起升速度V=0.7m/min,满足要求,应选择SWL5型升降机。
6.2  选择方法二:
表5~表13是各种型号螺杆传动的许用起升速度、扭距和功率,其参数适用于环境温度为20℃、工作持续率为20%/h或30%/10min的条件下;对粗线范围内的参数,使用时升降机会产生过热,应尽量避免选用,否则必须采取有效措施。根据螺杆起升负荷及起升速度,按照下列公式计算升降机的驱动功率,再查表5~表13,查出所需升降机的型号。
示例:
以6.1示例的已知条件进行选择
第一步:升降机驱动功率的计算:
           驱动功率:
                         P=


                  式中: P     驱动功率,KW;
                         Fa    起升力(或拉力),KN;
                         v     起升速度,m/min;
                         η    传递总效率(见表3)。
          驱动扭矩:
                        Mt=9550×


式中: Mt     驱动扭矩,N.m
       P      驱动功率,KW
       n      转速,r/min

               根据公式:驱动功率  P=          =0.714

第二步:
     查表5,蜗杆在500r/min,起升速度为0.5m/min,起升负荷为  20KN时,许用功率为0.72KW,在粗线范围内,不选用,
第三步:
     查表6,蜗杆在500r/min,起升速度为0.583m/min,起升负荷为20KN时,许用功率为0.9KW,满足要求,应选择SWL5型升降机。
表4

型号
起升力F
KN
普通速比
慢速比
起升速度V
m/min
蜗杆转速n
r/min
起升速度Vm
m/min
蜗杆转速nm
r/min
SWL2.5
QWL2.5
25
<0.05
<50
<0.0125
<50
20
0.3
300
0.15
600
15
0.5
500
0.1875
750
10
0.75
750
0.25
1000
5
1.5
1500
0.45
1800
2.5
1.8
1800
0.45
1800
SWL5
QWL5
50
<0.0583
<50
<0.0146
<50
40
0.35
300
0.175
600
30
0.35
300
0.219
750
20
0.7
600
0.292
1000
10
1.166
1000
0.525
1800
5
2.1
1800
0.525
1800
SWL10/15
QWL10/15
100
0.288
200
0.15
300
75
0.432
300
0.25
500
50
0.432
300
0.375
750
35
0.864
600
0.5
1000
20
1.44
1000
0.9
1800
10
2.592
1800
0.9
1800
5
2.592
1800
0.9
1800
SWL20
QWL20
200
0.15
100
0.1
200
160
0.15
100
0.15
300
120
0.3
200
0.15
300
100
0.3
200
0.25
500
75
0.45
300
0.375
750
50
0.75
500
0.5
1000
25
1.5
1000
0.9
1800
SWL25
QWL25
250
0.075
50
0.025
50
200
0.15
100
0.1
200
160
0.15
100
0.15
300
130
0.3
200
0.15
300
100
0.45
300
0.25
500
75
0.45
300
0.3
600
50
0.9
600
0.5
1000
SWL35

350
<0.075
<50
<0.025
<50
300
0.075
50
0.050
100
250
0.150
100
0.150
300
200
0.300
200
0.150
300
150
0.300
200
0.250
500
100
0.600
400
0.375
750
50
1.125
750
0.5
SWL50

500
<0.08
<50
<0.03
<50
450
0.08
50
0.03
50
400
0.16
100
0.06
100
300
0.24
150
0.188
300
200
0.48
300
0.25
400
100
0.8
500
0.625
1000
SWL100

1000
<0.08
<50
<0.032
<50
900
0.08
50
0.032
50
800
0.159
100
0.064
100
600
0.238
150
0.096
150
400
0.317
200
0.192
300
200
0.635
400
0.639
1000
SWL120

1200
0.104
50
0.035
50
1000
0.208
100
0.069
100
900
0.417
200
0.139
200
800
0.625
300
0.277
400
600
1.042
500
0.347
500
400
1.563
750
0.521
750
200
2.083
1000
0.694
1000
                                                         表5(SWL2.5)(QWL2.5)
蜗杆转速
n
r/min
起升速度
v
m/min
起升力KN
型号
起升力F
KN
普通速比
慢速比
起升速度V
m/min
蜗杆转速n
r/min
起升速度Vm
m/min
蜗杆转速nm
r/min
SWL2.5
QWL2.5
25
<0.05
<50
<0.0125
<50
20
0.3
300
0.15
600
15
0.5
500
0.1875
750
10
0.75
750
0.25
1000
5
1.5
1500
0.45
1800
2.5
1.8
1800
0.45
1800
SWL5
QWL5
50
<0.0583
<50
<0.0146
<50
25
20
15
10
5
2.5
1
P
M
P
M
P
M
P
M
P
M
P
M
P
M
P
M
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
1500
1.500
0.375
18
2.7
7.1
1.2
14
2.2 ,
5.7
0.89
11
1.7
4.3
0.67
6.9
1.10
2.9
0.45
3.5
0.54
1.4
0.22
1.7
0.27
0.71
0.11
0.7
0.11
0.28
0.05
1000
1.000
0.250
18
1.8
7.1
0.74
14
1.5
5.7
0.60
11
1.1
4.3
0.45
6.9
0.72
2.9
0.30
3.5
0.36
1.4
0.15
1.7
0.18
0.71
0.07
0.7
0.07
0.28
0.05
750
0.750
0.188
18
1.4
7.1
0.56
14
1.1
5.7
0.45
11
0.82
4.3
0.33
6.9
0.54
2.9
0.22
3.5
0.27
1.4
0.11
1.7
0.14
0.71
0.06
0.7
0.05
0.28
0.05
500
0.500
0.125
18
0.91
7.1
0.37
14
0.72
5.7
0.30
11
0.54
4.3
0.22
6.9
0.36
2.9
0.15
3.5
0.18
1.4
0.07
1.7
0.09
0.71
0.05
0.7
0.05
0.28
0.05
300
0.300
0.075
18
0.54
7.1
0.22
14
0.43
5.7
0.18
11
0.33
4.3
0.13
6.9
0.22
2.9
0.09
3.5
0.11
1.4
0.05
1.7
0.05
0.71
0.05
0.7
0.05
0.28
0.05
200
0.200
0.050
18
0.36
7.1
0.15
14
0.29
5.7
0.12
11
0.22
4.3
0.09
6.9
0.14
2.9
0.06
3.5
0.07
1.4
0.05
1.7
0.05
0.71
0.05
0.7
0.05
0.28
0.05
100
0.100
0.025
18
0.18
7.1
0.07
14
0.14
5.7
0.06
11
0.11
4.3
0.05
6.9
0.07
2.9
0.05
3.5
0.05
1.4
0.05
1.7
0.05
0.71
0.05
0.7
0.05
0.28
0.05
50
0.050
0.013
18
0.09
7.1
0.05
14
0.07
5.7
0.05
11
0.05
4.3
0.05
6.9
0.05
2.9
0.05
3.5
0.05
1.4
0.05
1.7
0.05
0.71
0.05
0.7
0.05
0.28
0.05
表6(SWL5)(QWL5)
蜗杆转速
n
r/min
起升速度
v
m/min
起升力KN
50
40
30
20
10
5
2.5
P
M
P
M
P
M
P
M
P
M
P
M
P
M
P
M
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
1500
1.750
0.438
44.2
6.9
19.3
3.0
35.4
5.6
15.5
2.4
26.5
4.2
11.6
1.8
17.7
2.8
7.7
1.2
8.8
1.4
3.9
0.6
4.4
0.7
1.9
0.3
2.2
0.3
1.0
0.2
1000
1.167
0.292
44.2
4.6
19.3
2.0
35.4
3.7
15.5
1.6
26.5
2.8
11.6
1.2
17.7
1.9
7.7
0.8
8.8
0.9
3.9
0.4
4.4
0.5
1.9
0.2
2.2
0.2
1.0
0.1
750
0.875
0.219
44.2
3.5
19.3
1.5
35.4
2.8
15.5
1.2
26.5
2.1
11.6
0.9
17.7
1.4
7.7
0.6
8.8
0.7
3.9
0.3
4.4
0.3
1.9
0.2
2.2
0.2
1.0
0.1
500
0.583
0.146
44.2
2.3
19.3
1.0
35.4
1.9
15.5
0.8
26.5
1.4
11.6
0.6
17.7
0.9
7.7
0.4
8.8
0.5
3.9
0.2
4.4
0.2
1.9
0.1
2.2
0.1
1.0
0.1
300
0.350
0.088
44.2
1.4
19.3
0.6
35.4
1.1
15.5
0.5
26.5
0.8
11.6
0.4
17.7
0.6
7.7
0.2
8.8
0.3
3.9
0.1
4.4
0.1
1.9
0.1
2.2
0.1
1.0
0.1
200
0.233
0.058
44.2
0.9
19.3
0.4
35.4
0.7
15.5
0.3
26.5
0.6
11.6
0.2
17.7
0.4
7.7
0.2
8.8
0.2
3.9
0.1
4.4
0.1
1.9
0.1
2.2
0.1
1.0
0.1
100
0.117
0.029
44.2
0.5
19.3
0.2
35.4
0.4
15.5
0.2
26.5
0.3
11.6
0.1
17.7
0.2
7.7
0.1
8.8
0.1
3.9
0.1
4.4
0.1
1.9
0.1
2.2
0.1
1.0
0.1
50
0.058
0.015
44.2
0.2
19.3
0.1
35.4
0.2
15.5
0.1
26.5
0.1
11.6
0.1
17.7
0.1
7.7
0.1
8.8
0.1
3.9
0.1
4.4
0.1
1.9
0.1
2.2
0.1
1.0
0.1
表7(SWL10/15)(QWL10/15)

蜗杆转速
n
r/min
起升速度
v
m/min
起升力KN
100
80
60
40
20
10
5
P
M
P
M
P
M
P
M
P
M
P
M
P
M
P
M
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
N.m
kW
1500
2.348
0.750
108
17
53
8.3
87
14
43
6.7
65
11
32
5.0
44
6.8
22
3.3
22
3.4
11
1.7
11
1.7
5.3
0.8
5.4
0.9
2.7
0.4
1000
1.565
0.500
108
12
53
5.6
87
9.1
43
4.4
65
6.8
32
3.3
44
4.5
22
2.2
22
2.3
11
1.1
11
1.1
5.3
0.6
5.4
0.6
2.7
0.3
750
1.174
0.375
108
8.5
53
4.2
87
6.8
43
3.3
65
5.1
32
2.5
44
3.4
22
1.7
22
1.7
11
0.8
11
0.9
5.3
0.4
5.4
0.4
2.7
0.2
500
0.783
0.250
108
5.7
53
2.8
87
4.5
43
2.2
65
3.4
32
1.7
44
2.3
22
1.1
22
1.1
11
0.6
11
0.6
5.3
0.3
5.4
0.3
2.7
0.1
300
0.470
0.150
108
3.4
53
1.7
87
2.7
43
1.3
65
2.0
32
1.0
44
1.4
22
0.7
22
0.7
11
0.6
11
0.3
5.3
0.2
5.4
0.2
2.7
200
0.313
0.100
108
2.3
53
1.1
87
1.8
43
0.9
65
1.4
32
0.7
44
0.9
22
0.4
22
0.5
11
0.2
11
0.2
5.3
0.1
5.4
0.1
