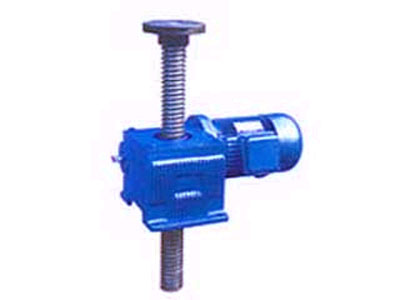

YWJ、WJ系列蜗轮丝杠升降机
概述
YWJ与WJ系列蜗轮丝杠升降机是通过蜗轮传动丝杠完成提升,下降,推进,翻转等功能,是一种基础起重机器。广泛应用于机械、冶金、建筑、水利、化工等行业,具有结构紧凑,安装方便,使用灵活,使用寿命长等优点,既可通电带动,又可手动,本系列蜗轮丝杠升降机可这自锁,承载范围为1吨~16吨。
使用条件
环境温度:在-20℃-100℃条件下额定运行。
海拔高度:不超过1000米。
额定电压:380V。
额定频率:50Hz
电机接法:3Kw及以下为Y,4Kw及以上为△接法。
型号说明
YWJ和WJ系列蜗轮丝杠升降机有两种安装形式:
A型:丝杠(螺母)向上移动。
B型:丝杠(螺母)向下移动。
润滑
升降机出厂前已经注入润滑油,更换时间为10000小时。
技术数据
|

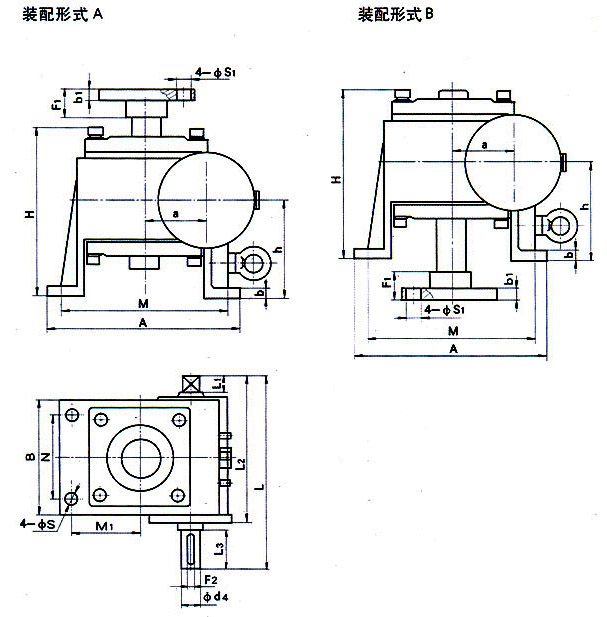

外形安装尺寸:
|

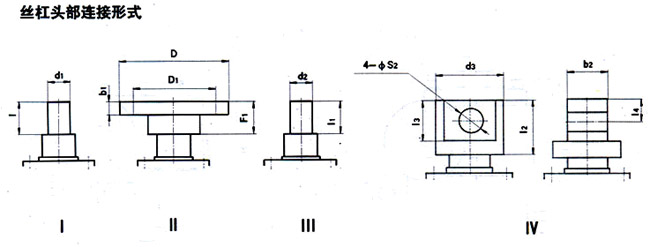

YWJ型蜗轮丝杠升降机丝杠头部联接形式
|

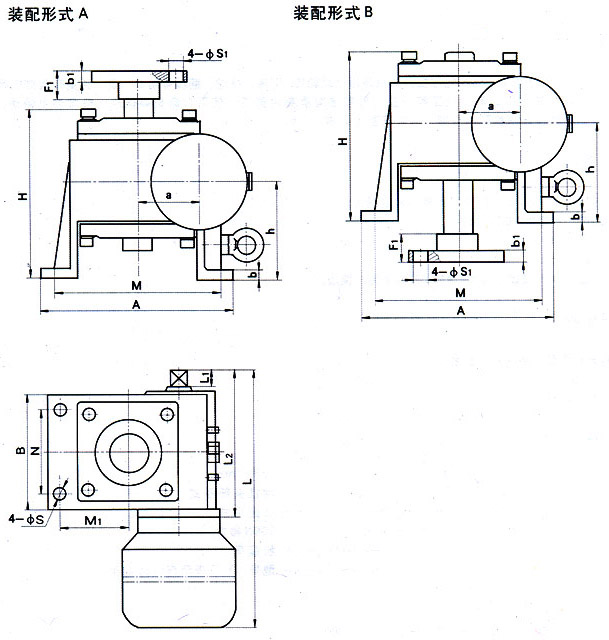

外形安装尺寸
型号
|
WJ63
|
WJ80
|
WJ100
|
WJ125
|
WJ160
|
J200
|
H
|
180
|
212
|
273
|
275
|
410
|
462
|
h
|
105
|
125
|
160
|
160
|
235
|
258
|
b
|
12
|
15
|
25
|
25
|
30
|
35
|
A
|
198
|
251
|
350
|
357
|
458
|
526
|
B
|
144
|
176
|
255
|
257
|
338
|
416
|
M
|
168
|
219
|
302
|
307
|
401
|
470
|
N
|
108
|
140
|
202
|
207
|
280
|
358
|
M1
|
84
|
109.5
|
151
|
153.5
|
200.5
|
235
|
L
|
215
|
275
|
370
|
380
|
495
|
580
|
L1
|
20
|
25
|
25
|
35
|
35
|
45
|
L2
|
179
|
232
|
320
|
303
|
420
|
491
|
a
|
63
|
80
|
100
|
125
|
160
|
200
|
S
|
15
|
15
|
18
|
18
|
22
|
22
|
S1
|
15
|
15
|
15
|
18
|
22
|
22
|
S2
|
25
|
35
|
50
|
50
|
60
|
70
|
L3
|
30
|
35
|
45
|
70
|
70
|
80
|
F2
|
6
|
8
|
10
|
14
|
14
|
16
|
d4
|
20
|
25
|
35
|
50
|
50
|
60
|
F1
|
30
|
40
|
50
|
50
|
60
|
63
|
b1
|
12
|
18
|
20
|
20
|
20
|
25
|

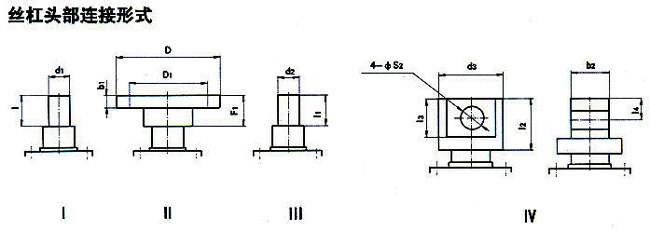

WJ型蜗轮丝杠升降机丝杠头部联接形式
型号
|
WJ63
|
WJ80
|
WJ100
|
WJ125
|
WJ160
|
WJ200
|
||
丝
杠
头
部
连
接
形
式
|
Ⅰ
|
d1
|
20
|
25
|
40
|
40
|
50
|
70
|
l
|
30
|
40
|
50
|
50
|
60
|
63
|
||
Ⅱ
|
b1
|
12
|
18
|
20
|
20
|
20
|
25
|
|
D
|
98
|
112
|
150
|
150
|
185
|
205
|
||
D1
|
75
|
85
|
105
|
105
|
140
|
155
|
||
F1
|
30
|
40
|
50
|
50
|
60
|
63
|
||
Ⅲ
|
d2
|
M22*1.5
|
M30*2
|
M42*2
|
M42*2
|
M48*2
|
M72*3
|
|
l1
|
30
|
32
|
50
|
50
|
60
|
63
|
||
Ⅳ
|
l2
|
70
|
105
|
130
|
130
|
150
|
175
|
|
d3
|
50
|
65
|
90
|
90
|
110
|
130
|
||
l3
|
50
|
75
|
100
|
100
|
120
|
140
|
||
l4
|
25
|
37.5
|
50
|
50
|
60
|
70
|
||
b2
|
30
|
42
|
60
|
60
|
75
|
90
|
||
S2
|
25
|
35
|
50
|
50
|
60
|
70
|
