QWL系列蜗轮螺杆升降机
1、概述
蜗轮螺杆升降机,是通过蜗轮传动螺杆完成提升、下降、推进、翻转等功能,是一种基础起重部件,已列为JB/T8809-1998标准。广泛地用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业,具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点,可以用电动机或其它动力直接带动,也可以手动。本系列蜗轮螺杆升降机可以自锁,承载能力0.5t--200t,最高输入转速1500r/min,最大提升速度2.7m/min,有不同的结构型式和装配方式,工作环境温度在-20--100℃之间,提升高度按用户要求制造。
本公司为提高SWL系列蜗轮螺杆升降机的效率和承载能力,特采用具有国内先进水平的圆弧齿圆柱蜗杆,制定了特殊的先进的工艺来提高升降机的综合性能,以满足广大客户的要求。
2、型式
2.1 结构型式
1型—蜗轮与螺杆为螺纹联接,
2型—蜗轮与螺杆为键联接,螺杆上配螺母。
2.2 装配型式
升降机每种结构型式又分为两种装配型式:
1型结构型式有两种装配型式:
A型:螺杆工作端在上;
B型:螺杆工作端在下;
2型结构型式有两种装配型式:
A型:螺杆工作端在上,螺母上顶或下拉;
B型:螺杆工作端在下,螺母下压或上拉;
2.3 螺杆头部型式
1型结构型式螺杆头部分为Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)和Ⅳ型(扁头型)四种型式(见图1);
2型结构型式螺杆头部分为Ⅰ型(圆柱型)和Ⅲ型(螺纹型)两种型式(见图2)。
2.4 传动比
升降机蜗轮蜗杆传动分为两种传动比,即普通(P)和慢速(M)。
2.5 螺杆的防护
1型升降机螺杆的防护分为:基本型、防旋转型(F)和带防护罩型(Z);
2型升降机螺杆的防护分为:基本型和带防护罩型(Z);

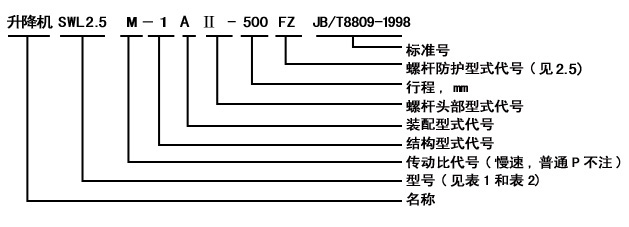

2.6标记示例

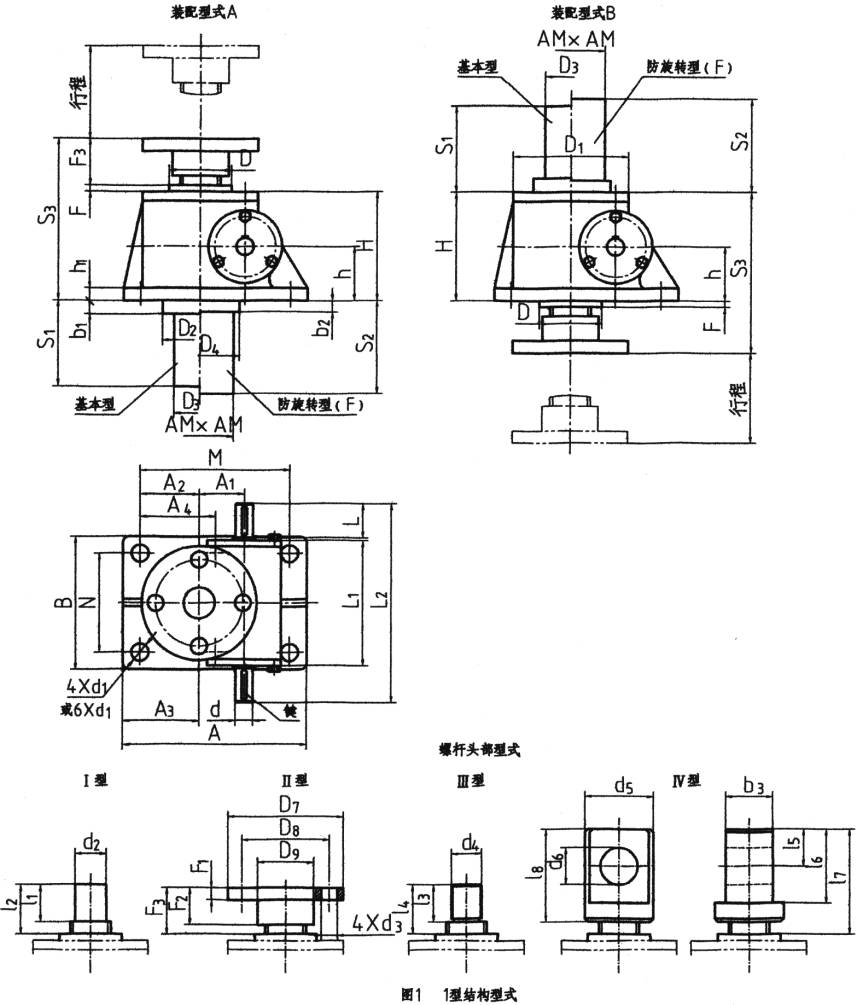

3.1型升降机的外形结构尺寸
型号
|
SWL2.5
QWL2.5
|
SWL5
QWL5
|
SWL10/15
QWL10/15
|
SWL 20
QWL20
|
SWL 25
QWL25
|
SWL35
|
SWL50
|
SWL100
|
SWL120
|
||
S1
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
行程+20
|
||
S2
|
行程+110
|
行程+110
|
行程+150
|
行程+190
|
行程+205
|
行程+250
|
行程+285
|
行程+350
|
行程+400
|
||
S3
|
150.5
|
193
|
230
|
262
|
317
|
350
|
416
|
550
|
570
|
||
A
|
165
|
212
|
235
|
295
|
350
|
430
|
475
|
526
|
526
|
||
B
|
120
|
155
|
200
|
215
|
260
|
280
|
500
|
622
|
622
|
||
M
|
135
|
168
|
190
|
240
|
280
|
360
|
385
|
412
|
412
|
||
N
|
90
|
114
|
155
|
160
|
190
|
210
|
406
|
508
|
508
|
||
H
|
97
|
130
|
150
|
176
|
217
|
240
|
280
|
360
|
360
|
||
h
|
45
|
61.5
|
70
|
87
|
102
|
115
|
121
|
155
|
155
|
||
h1
|
12
|
18
|
16
|
20
|
25
|
30
|
32
|
38
|
42
|
||
d(k6)
|
16
|
20
|
25
|
28
|
32
|
38
|
38
|
45
|
48
|
||
d1
|
14
|
17
|
21
|
28
|
35
|
35
|
45
|
48
|
48
|
||
键GB11096
|
5×5×32
|
6×6×45
|
8×7×45
|
8×7×45
|
10×8×50
|
10×8×70
|
10×8×90
|
14×9×100
|
14×9×100
|
||
L
|
—
|
—
|
42
|
42
|
58
|
80
|
105
|
100
|
190
|
||
L1
|
110.5
|
132
|
172
|
213.5
|
221
|
265
|
310
|
380
|
380
|
||
L2
|
190
|
228
|
280
|
322
|
355
|
430
|
558
|
610
|
610
|
||
D
|
48
|
65
|
80
|
100
|
130
|
150
|
170
|
240
|
240
|
||
D1
|
98
|
122
|
150
|
185
|
205
|
260
|
300
|
420
|
420
|
||
D2
|
70
|
90
|
100
|
120
|
150
|
180
|
220
|
310
|
310
|
||
D3
|
45
|
60
|
76
|
83
|
114
|
121
|
145
|
180
|
220
|
||
D4
|
98
|
110
|
130
|
170
|
200
|
210
|
260
|
370
|
370
|
||
D5
|
60
|
70
|
95
|
108
|
133
|
139
|
170
|
215
|
260
|
||
A1
|
45.2
|
56.2
|
66.8
|
72.5
|
97
|
120
|
135
|
190
|
190
|
||
A2
|
50
|
58
|
63.5
|
95
|
95
|
135
|
80
|
146
|
146
|
||
A3
|
65
|
80
|
86
|
122.5
|
130
|
170
|
125
|
203
|
203
|
||
b1
|
20
|
25
|
17
|
35
|
30
|
35
|
45
|
60
|
60
|
||
b2
|
20
|
18
|
18
|
31
|
40
|
40
|
50
|
65
|
65
|
||
F
|
8.5
|
12
|
6.5
|
6
|
8
|
10
|
16
|
40
|
40
|
||
丝杠头部型式
|
Ⅰ
|
d2
|
20
|
25
|
40
|
50
|
70
|
80
|
95
|
130
|
150
|
I1
|
30
|
40
|
50
|
60
|
63
|
80
|
90
|
120
|
140
|
||
I2
|
45
|
51
|
73.5
|
80
|
92
|
100
|
120
|
150
|
170
|
||
Ⅱ
|
D7
|
98
|
122
|
150
|
185
|
205
|
260
|
300
|
370
|
400
|
|
D8
|
75
|
85
|
105
|
140
|
155
|
200
|
225
|
280
|
310
|
||
D9
|
40
|
50
|
65
|
90
|
100
|
130
|
150
|
200
|
230
|
||
d3
|
14
|
17
|
21
|
26
|
27
|
33
|
39
|
48
|
48
|
||
F1
|
12
|
18
|
20
|
20
|
25
|
30
|
35
|
75
|
80
|
||
F2
|
30
|
40
|
50
|
60
|
63
|
90
|
120
|
140
|
|||
F3
|
45
|
51
|
73.5
|
80
|
92
|
100
|
120
|
150
|
170
|
||
Ⅲ
|
d4
|
M22×1.5-6g
|
M30×2-6g
|
M42×2-6g
|
M48×2-6g
|
M70×3-6g
|
M80×3-6g
|
M95×3-6g
|
M130×4-6g
|
M150×4-6g
|
|
I3
|
30
|
39
|
50
|
60
|
63
|
80
|
90
|
120
|
140
|
||
I4
|
45
|
51
|
73.5
|
80
|
92
|
100
|
120
|
150
|
170
|
||
Ⅳ
|
d5
|
50
|
65
|
90
|
110
|
130
|
150
|
180
|
220
|
260
|
|
d6
|
25
|
35
|
50
|
60
|
70
|
80
|
80
|
90
|
95
|
||
b3
|
30
|
42
|
60
|
75
|
90
|
105
|
120
|
160
|
180
|
||
I5
|
25
|
37.5
|
50
|
60
|
70
|
80
|
80
|
90
|
100
|
||
I6
|
50
|
75
|
100
|
120
|
140
|
160
|
160
|
180
|
200
|
||
I7
|
85
|
117
|
153.5
|
170
|
204
|
240
|
270
|
330
|
360
|
||
I8
|
70
|
105
|
130
|
150
|
175
|
220
|
240
|
300
|
335
|

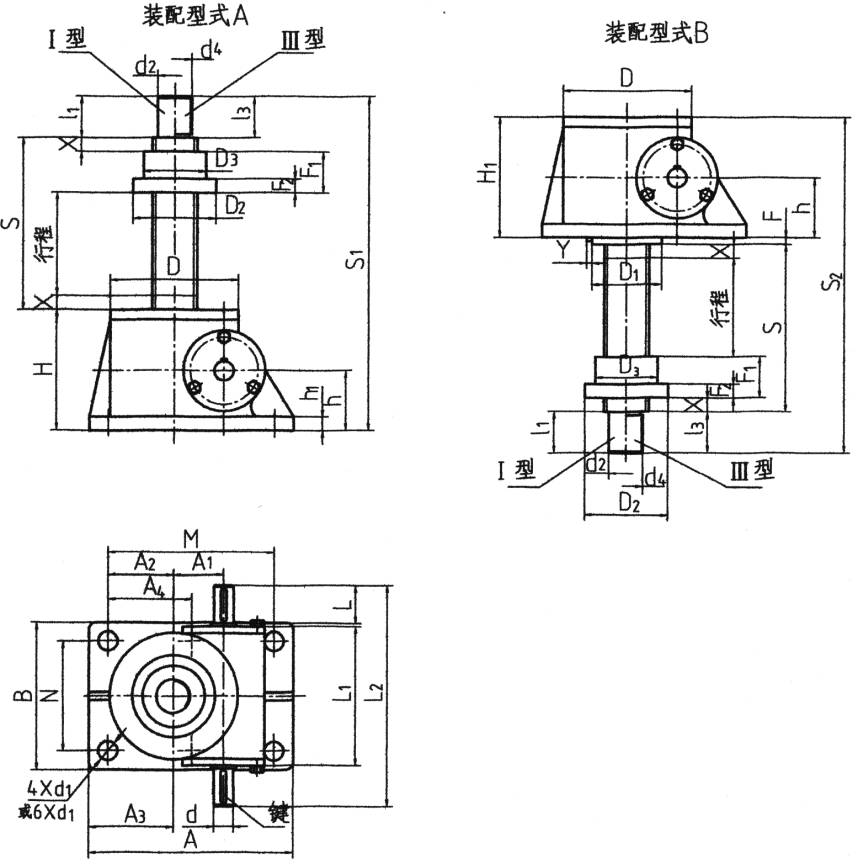

2型升降机的外形结构尺寸
图2 2型结构型式
表2 mm | |||||||||||
型号 | SWL2.5 | SWL5 | SWL10/15 | SWL20 | SWL25 | SWL35 | SWL50 | SWL100 | SWL120 | ||
QWL2.5 | QWL5 | QWL10/15 | QWL20 | QWL25 | |||||||
S | 行程+85 | 行程+100 | 行程+125 | 行程+150 | 行程+170 | 行程+205 | 行程+250 | 行程+320 | 行程+370 | ||
S1 | 行程+218 | 行程+274 | 行程+331 | 行程+400 | 行程+467 | 行程+530 | 行程+596 | 行程+779 | 行程+946 | ||
S2 | 行程+238 | 行程+300 | 行程+359 | 行程+425 | 行程+519 | 行程+575 | 行程+661 | 行程+859 | 行程+1026 | ||
A | 165 | 212 | 235 | 295 | 350 | 430 | 552 | 527.1 | 735 | ||
B | 120 | 155 | 200 | 215 | 260 | 280 | 270 | 609 | 622 | ||
M | 135 | 168 | 190 | 240 | 280 | 360 | 457 | 412.8 | 635 | ||
N | 90 | 114 | 155 | 160 | 190 | 210 | 152 | 508 | 508 | ||
H | 103 | 134 | 156 | 190 | 217 | 245 | 238 | 332 | 446 | ||
H1 | 97 | 130 | 150 | 176 | 217 | 245 | 238 | 332 | 446 | ||
h | 45 | 61.5 | 70 | 87 | 102 | 115 | 120.6 | 152.4 | 220 | ||
h1 | 12 | 14 | 16 | 20 | 25 | 30 | 31 | 38.1 | 42 | ||
d(k6) | 16 | 20 | 25 | 28 | 34/32* | 38 | 38.1n6 | 44.45n6 | 48m6 | ||
d1 | 14 | 17 | 21 | 28 | 35 | 35 | 48 | 48 | 48 | ||
键GB1096 | 5×5×32 | 6×6×45 | 8×7×45 | 8×7×45 | 10×8×50 | 10×8×70 | 9.53×8×57 | 12.7×9.5×77 | 14×9×70 | ||
L | 32 | 45 | 52 | 51 | 54 | 80 | 109.5 | 90 | 82 | ||
L1 | 110.5 | 132 | 167 | 213.5 | 221 | 265 | 314 | 385 | 570 | ||
L2 | 190 | 232 | 280 | 322 | 355 | 430 | 558.8 | 584.2 | 780 | ||
D | 98 | 122 | 150 | 185 | 205 | 260 | 310 | 187.3 | 240 | ||
D1 | 68 | 83 | 110 | 140 | 160 | 180 | 200 | 414 | 550 | ||
A1 | 45 | 57 | 67 | 72 | 97 | 120 | 134.9 | 190.5 | 270 | ||
A2 | 50 | 58 | 63.5 | 95 | 95 | 135 | 203 | 146.1 | 245 | ||
A3 | 65 | 80 | 86 | 122.5 | 130 | 170 | 250 | 203.2 | 295 | ||
A4 | — | — | — | — | — | — | — | 206.4 | — | ||
F | 26 | 30 | 34 | 39 | 52 | 45 | 65 | 80 | 80 | ||
安全裕度X | 20 | 20 | 25 | 25 | 25 | 30 | 40 | 50 | 50 | ||
Y | 3 | 3 | 1 | 3 | 3 | 4 | 5 | 6 | 6 | ||
活 | D2 | 80 | 87 | 110 | 120 | 155 | 190 | 220 | 300 | 330 | |
动 | D3(h9) | 50 | 70 | 90 | 90 | 130 | 150 | 180 | 240 | 260 | |
螺 | F1 | 45 | 60 | 75 | 100 | 120 | 145 | 170 | 220 | 270 | |
母 | F2 | 15 | 18 | 25 | 30 | 35 | 35 | 50 | 70 | 80 | |
螺杆 | Ⅰ | d2(k6) | 20 | 25 | 40 | 50 | 70 | 80 | 95 | 130 | 150 |
头 | l1 | 30 | 40 | 50 | 60 | 80 | 80 | 108 | 127 | 130 | |
部 | |||||||||||
型 | |||||||||||
式 | Ⅲ | d4 | M22×1.5-6g | M30×2-6g | M42×2-6g | M48×2-6g | M72×3-6g | M80×3-6g | M100×6-6g | M110×6-6g | M140×4-6g |
l3 | 30 | 39 | 50 | 60 | 80 | 80 | 108 | 127 | 130 |
*:φ32为标准JB/T8809-1998所要求的轴头尺寸
4、主要性能参数见表3
性能参数表
型号
|
SWL2.5
|
SWL5
|
SWL 10/15
|
SWL20
|
SWL25
|
SWL35
|
SWL50
|
SWL100
|
SWL120
|
最大起升力,KN
|
25
|
50
|
100/150
|
200
|
250
|
350
|
500
|
1000
|
1200
|
最大拉力,KN
|
25
|
50
|
99
|
166
|
250
|
350
|
500
|
1000
|
1200
|
丝杠螺纹尺寸
|
Tr30×6
|
Tr40×7
|
Tr58×12
|
Tr65×12
|
Tr90×16
|
Tr100×18
|
Tr120×20
|
Tr160×23
|
Tr180×25
|
蜗轮蜗杆传动比(P)
|
普通6:1
|
6:1
|
72/3:1
|
8:1
|
102/3:1
|
102/3:1
|
11:1
|
12:1
|
12:1
|
蜗杆每转行程,mm
|
1.0
|
1.17
|
1.56
|
1.5
|
1.5
|
1.5
|
1.818
|
1.916
|
2.083
|
蜗轮蜗杆传动比(M)
|
24:1
|
24:1
|
24:1
|
24:1
|
32:1
|
32:1
|
32:1
|
36:1
|
36:1
|
蜗杆每转行程,mm
|
0.250
|
0.292
|
0.5
|
0.5
|
0.5
|
0.5
|
0.625
|
0.638
|
0.694
|
蜗杆传动比(P)
|
6:1
|
6:1
|
72/3:1
|
8:1
|
102/3:1
|
102/3:1
|
11:1
|
12:1
|
12:1
|
满负荷蜗杆扭距N·m
|
18.6
|
39.5
|
119/179
|
240
|
366
|
600
|
970
|
2323
|
3316
|
蜗轮蜗杆传动比(M)
|
24:1
|
24:1
|
24:1
|
24:1
|
32:1
|
32:1
|
32:1
|
36:1
|
36:1
|
满负荷蜗杆扭距N·m
|
8.86
|
19.8
|
60/90
|
122
|
217
|
340
|
425
|
997
|
1658
|
丝杆最大轴伸长度
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
5500
|
6500
|
7000
|
最大许用功率/kW
|
0.55
|
1.1
|
2.6
|
3.7
|
4.8
|
6.0
|
7.5
|
15
|
17.5
|
普通比(P)总效率%
|
23
|
21
|
23
|
21
|
19
|
18
|
15
|
13
|
12
|
慢速比(M)总效率%
|
14
|
12
|
15
|
13
|
11
|
11
|
11
|
10
|
8
|
润滑油量,kg
|
0.1
|
0.25
|
0.5
|
0.75
|
1.1
|
1.9
|
2
|
2.5
|
2.5
|
不加行程的重量,kg
|
7.3
|
16.2
|
25
|
36
|
70.5
|
87
|
420
|
1010
|
1350
|
丝杆每100mm的 重量
|
0.45
|
0.82
|
1.67
|
2.15
|
4.15
|
5.20
|
7.45
|
13.6
|
17.3
|
润滑剂
|
合成钙钠基润滑脂ZGN-1或ZGN-2(温度范围-20℃-100℃)
|
注:1.最大许用功率是在环境温度为20℃,工作持续率为每小时20%的条件下的参数。
2.总效率为油脂润滑条件下的参数。
3.提升不同负荷时允许的扭矩、功率、转速不同,不同起动持续率的最大功率不同。
4.对有双导向套的升降机,丝杠除承受轴向力外,也允许承受一定的侧向力。
5.蜗杆轴伸处允许承受一定的径向力,允许装齿轮、链轮或皮带轮。
6.以上有关数据可向生产厂家咨询。
7.在静止状态一般可以自锁。

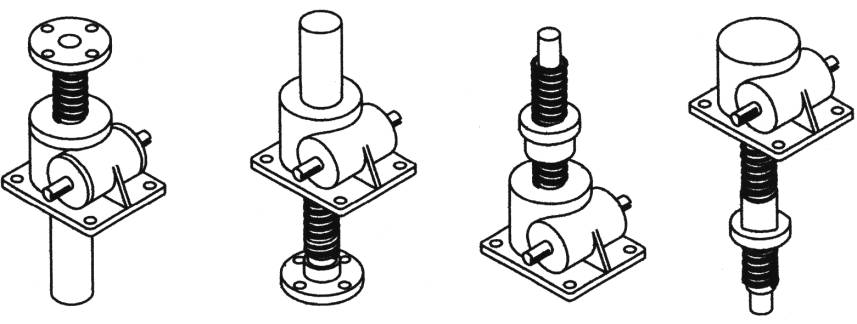

5、装配型式与结构型式
1型结构 2型结构
装配型式A 装配型式B 装配型式A 装配型式B
6、升降机的选择
升降机的主要选择参数为:起升负荷(KN)、螺杆行程(mm)、起升速度(m/min)。下面给出两种选择方法:
6.1 选择方法一(仅作选型参考):
图12~图18给出了允许弯曲力矩下,螺杆长度与极限负荷的关系。根据螺杆行程和起升负荷,查图13~图18,查出所需升降机的型号。再根据查出的升降机型号和起升负荷查表4(表4是各种型号在不同的起升负荷下所允许的起升速度),若查出的起升速度满足不了要求,则须选用型号大一规格的升降机,直至满足要求。
示例:
已知:起升负荷为F=20KN,螺杆行程为200mm,起升速度V=0.45m/min,试求所需的升降机。
选择升降机:根据F=20KN,行程200mm,查图13,选择SWL2.5升降机,查表4起升速度V=0.3m/min,满足不了要求。若选择SWL5升降机,查表4起升速度V=0.7m/min,满足要求,应选择SWL5型升降机。
6.2 选择方法二:
表5~表13是各种型号螺杆传动的许用起升速度、扭距和功率,其参数适用于环境温度为20℃、工作持续率为20%/h或30%/10min的条件下;对粗线范围内的参数,使用时升降机会产生过热,应尽量避免选用,否则必须采取有效措施。根据螺杆起升负荷及起升速度,按照下列公式计算升降机的驱动功率,再查表5~表13,查出所需升降机的型号。
示例:
以6.1示例的已知条件进行选择
第一步:升降机驱动功率的计算:
驱动功率:
P=
式中: P 驱动功率,KW;
Fa 起升力(或拉力),KN;
v 起升速度,m/min;
η 传递总效率(见表3)。
驱动扭矩:
Mt=9550×
式中: Mt 驱动扭矩,N.m
P 驱动功率,KW
n 转速,r/min
根据公式:驱动功率 P= =0.714
第二步:
查表5,蜗杆在500r/min,起升速度为0.5m/min,起升负荷为 20KN时,许用功率为0.72KW,在粗线范围内,不选用,
第三步:
查表6,蜗杆在500r/min,起升速度为0.583m/min,起升负荷为20KN时,许用功率为0.9KW,满足要求,应选择SWL5型升降机。
表4
型号
|
起升力F
KN
|
普通速比
|
慢速比
|
||
起升速度V
m/min
|
蜗杆转速n
r/min
|
起升速度Vm
m/min
|
蜗杆转速nm
r/min
|
||
SWL2.5
QWL2.5
|
25
|
<0.05
|
<50
|
<0.0125
|
<50
|
20
|
0.3
|
300
|
0.15
|
600
|
|
15
|
0.5
|
500
|
0.1875
|
750
|
|
10
|
0.75
|
750
|
0.25
|
1000
|
|
5
|
1.5
|
1500
|
0.45
|
1800
|
|
2.5
|
1.8
|
1800
|
0.45
|
1800
|
|
SWL5
QWL5
|
50
|
<0.0583
|
<50
|
<0.0146
|
<50
|
40
|
0.35
|
300
|
0.175
|
600
|
|
30
|
0.35
|
300
|
0.219
|
750
|
|
20
|
0.7
|
600
|
0.292
|
1000
|
|
10
|
1.166
|
1000
|
0.525
|
1800
|
|
5
|
2.1
|
1800
|
0.525
|
1800
|
|
SWL10/15
QWL10/15
|
100
|
0.288
|
200
|
0.15
|
300
|
75
|
0.432
|
300
|
0.25
|
500
|
|
50
|
0.432
|
300
|
0.375
|
750
|
|
35
|
0.864
|
600
|
0.5
|
1000
|
|
20
|
1.44
|
1000
|
0.9
|
1800
|
|
10
|
2.592
|
1800
|
0.9
|
1800
|
|
5
|
2.592
|
1800
|
0.9
|
1800
|
|
SWL20
QWL20
|
200
|
0.15
|
100
|
0.1
|
200
|
160
|
0.15
|
100
|
0.15
|
300
|
|
120
|
0.3
|
200
|
0.15
|
300
|
|
100
|
0.3
|
200
|
0.25
|
500
|
|
75
|
0.45
|
300
|
0.375
|
750
|
|
50
|
0.75
|
500
|
0.5
|
1000
|
|
25
|
1.5
|
1000
|
0.9
|
1800
|
|
SWL25
QWL25
|
250
|
0.075
|
50
|
0.025
|
50
|
200
|
0.15
|
100
|
0.1
|
200
|
|
160
|
0.15
|
100
|
0.15
|
300
|
|
130
|
0.3
|
200
|
0.15
|
300
|
|
100
|
0.45
|
300
|
0.25
|
500
|
|
75
|
0.45
|
300
|
0.3
|
600
|
|
50
|
0.9
|
600
|
0.5
|
1000
|
|
SWL35
|
350
|
<0.075
|
<50
|
<0.025
|
<50
|
300
|
0.075
|
50
|
0.050
|
100
|
|
250
|
0.150
|
100
|
0.150
|
300
|
|
200
|
0.300
|
200
|
0.150
|
300
|
|
150
|
0.300
|
200
|
0.250
|
500
|
|
100
|
0.600
|
400
|
0.375
|
750
|
|
50
|
1.125
|
750
|
0.5
|
||
SWL50
|
500
|
<0.08
|
<50
|
<0.03
|
<50
|
450
|
0.08
|
50
|
0.03
|
50
|
|
400
|
0.16
|
100
|
0.06
|
100
|
|
300
|
0.24
|
150
|
0.188
|
300
|
|
200
|
0.48
|
300
|
0.25
|
400
|
|
100
|
0.8
|
500
|
0.625
|
1000
|
|
SWL100
|
1000
|
<0.08
|
<50
|
<0.032
|
<50
|
900
|
0.08
|
50
|
0.032
|
50
|
|
800
|
0.159
|
100
|
0.064
|
100
|
|
600
|
0.238
|
150
|
0.096
|
150
|
|
400
|
0.317
|
200
|
0.192
|
300
|
|
200
|
0.635
|
400
|
0.639
|
1000
|
|
SWL120
|
1200
|
0.104
|
50
|
0.035
|
50
|
1000
|
0.208
|
100
|
0.069
|
100
|
|
900
|
0.417
|
200
|
0.139
|
200
|
|
800
|
0.625
|
300
|
0.277
|
400
|
|
600
|
1.042
|
500
|
0.347
|
500
|
|
400
|
1.563
|
750
|
0.521
|
750
|
|
200
|
2.083
|
1000
|
0.694
|
1000
|
表5(SWL2.5)(QWL2.5)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25
|
20
|
15
|
10
|
5
|
2.5
|
1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
||||||||||||||||||||||||||||||||||||||||||||||||
1500
|
1.500
|
0.375
|
18
|
2.7
|
7.1
|
1.2
|
14
|
2.2 ,
|
5.7
, |
0.89
|
11
|
1.7
|
4.3
|
0.67
|
6.9
|
1.10
|
2.9
|
0.45
|
3.5
|
0.54
|
1.4
|
0.22
|
1.7
|
0.27
|
0.71
|
0.11
|
0.7
|
0.11
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
1000
|
1.000
|
0.250
|
18
|
1.8
|
7.1
|
0.74
|
14
|
1.5
|
5.7
|
0.60
|
11
|
1.1
|
4.3
|
0.45
|
6.9
|
0.72
|
2.9
|
0.30
|
3.5
|
0.36
|
1.4
|
0.15
|
1.7
|
0.18
|
0.71
|
0.07
|
0.7
|
0.07
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
750
|
0.750
|
0.188
|
18
|
1.4
|
7.1
|
0.56
|
14
|
1.1
|
5.7
|
0.45
|
11
|
0.82
|
4.3
|
0.33
|
6.9
|
0.54
|
2.9
|
0.22
|
3.5
|
0.27
|
1.4
|
0.11
|
1.7
|
0.14
|
0.71
|
0.06
|
0.7
|
0.05
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
500
|
0.500
|
0.125
|
18
|
0.91
|
7.1
|
0.37
|
14
|
0.72
|
5.7
|
0.30
|
11
|
0.54
|
4.3
|
0.22
|
6.9
|
0.36
|
2.9
|
0.15
|
3.5
|
0.18
|
1.4
|
0.07
|
1.7
|
0.09
|
0.71
|
0.05
|
0.7
|
0.05
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
300
|
0.300
|
0.075
|
18
|
0.54
|
7.1
|
|
14
|
0.43
|
5.7
|
0.18
|
11
|
0.33
|
4.3
|
0.13
|
6.9
|
0.22
|
2.9
|
0.09
|
3.5
|
0.11
|
1.4
|
0.05
|
1.7
|
0.05
|
0.71
|
0.05
|
0.7
|
0.05
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
200
|
0.200
|
0.050
|
18
|
0.36
|
7.1
|
0.15
|
14
|
0.29
|
5.7
|
0.12
|
11
|
0.22
|
4.3
|
0.09
|
6.9
|
0.14
|
2.9
|
0.06
|
3.5
|
0.07
|
1.4
|
0.05
|
1.7
|
0.05
|
0.71
|
0.05
|
0.7
|
0.05
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
100
|
0.100
|
0.025
|
18
|
0.18
|
7.1
|
0.07
|
14
|
0.14
|
5.7
|
0.06
|
11
|
0.11
|
4.3
|
0.05
|
6.9
|
0.07
|
2.9
|
0.05
|
3.5
|
0.05
|
1.4
|
0.05
|
1.7
|
0.05
|
0.71
|
0.05
|
0.7
|
0.05
|
0.28
|
0.05
|
|||||||||||||||||||||||||||||||||||||||||||||||
50
|
0.050
|
0.013
|
18
|
0.09
|
7.1
|
0.05
|
14
|
0.07
|
5.7
|
0.05
|
11
|
0.05
|
4.3
|
0.05
|
6.9
|
0.05
|
2.9
|
0.05
|
3.5
|
0.05
|
1.4
|
0.05
|
1.7
|
0.05
|
0.71
|
0.05
|
0.7
|
0.05
|
0.28
|
0.05
|
表6(SWL5)(QWL5)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
50
|
40
|
30
|
20
|
10
|
5
|
2.5
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1500
|
1.750
|
0.438
|
44.2
|
6.9
|
19.3
|
3.0
|
35.4
|
5.6
|
15.5
|
2.4
|
26.5
|
4.2
|
11.6
|
1.8
|
17.7
|
2.8
|
7.7
|
1.2
|
8.8
|
1.4
|
3.9
|
0.6
|
4.4
|
0.7
|
1.9
|
0.3
|
2.2
|
0.3
|
1.0
|
0.2
|
1000
|
1.167
|
0.292
|
44.2
|
4.6
|
19.3
|
2.0
|
35.4
|
3.7
|
15.5
|
1.6
|
26.5
|
2.8
|
11.6
|
1.2
|
17.7
|
1.9
|
7.7
|
0.8
|
8.8
|
0.9
|
3.9
|
0.4
|
4.4
|
0.5
|
1.9
|
0.2
|
2.2
|
0.2
|
1.0
|
0.1
|
750
|
0.875
|
0.219
|
44.2
|
3.5
|
19.3
|
1.5
|
35.4
|
2.8
|
15.5
|
1.2
|
26.5
|
2.1
|
11.6
|
0.9
|
17.7
|
1.4
|
7.7
|
0.6
|
8.8
|
0.7
|
3.9
|
0.3
|
4.4
|
0.3
|
1.9
|
0.2
|
2.2
|
0.2
|
1.0
|
0.1
|
500
|
0.583
|
0.146
|
44.2
|
2.3
|
19.3
|
1.0
|
35.4
|
1.9
|
15.5
|
0.8
|
26.5
|
1.4
|
11.6
|
0.6
|
17.7
|
0.9
|
7.7
|
0.4
|
8.8
|
0.5
|
3.9
|
0.2
|
4.4
|
0.2
|
1.9
|
0.1
|
2.2
|
0.1
|
1.0
|
0.1
|
300
|
0.350
|
0.088
|
44.2
|
1.4
|
19.3
|
0.6
|
35.4
|
1.1
|
15.5
|
0.5
|
26.5
|
0.8
|
11.6
|
0.4
|
17.7
|
0.6
|
7.7
|
0.2
|
8.8
|
0.3
|
3.9
|
0.1
|
4.4
|
0.1
|
1.9
|
0.1
|
2.2
|
0.1
|
1.0
|
0.1
|
200
|
0.233
|
0.058
|
44.2
|
0.9
|
19.3
|
0.4
|
35.4
|
0.7
|
15.5
|
0.3
|
26.5
|
0.6
|
11.6
|
0.2
|
17.7
|
0.4
|
7.7
|
0.2
|
8.8
|
0.2
|
3.9
|
0.1
|
4.4
|
0.1
|
1.9
|
0.1
|
2.2
|
0.1
|
1.0
|
0.1
|
100
|
0.117
|
0.029
|
44.2
|
0.5
|
19.3
|
0.2
|
35.4
|
0.4
|
15.5
|
0.2
|
26.5
|
0.3
|
11.6
|
0.1
|
17.7
|
0.2
|
7.7
|
0.1
|
8.8
|
0.1
|
3.9
|
0.1
|
4.4
|
0.1
|
1.9
|
0.1
|
2.2
|
0.1
|
1.0
|
0.1
|
50
|
0.058
|
0.015
|
44.2
|
0.2
|
19.3
|
0.1
|
35.4
|
0.2
|
15.5
|
0.1
|
26.5
|
0.1
|
11.6
|
0.1
|
17.7
|
0.1
|
7.7
|
0.1
|
8.8
|
0.1
|
3.9
|
0.1
|
4.4
|
0.1
|
1.9
|
0.1
|
2.2
|
0.1
|
1.0
|
0.1
|
表7(SWL10/15)(QWL10/15)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
100
|
80
|
60
|
40
|
20
|
10
|
5
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1500
|
2.348
|
0.750
|
108
|
17
|
53
|
8.3
|
87
|
14
|
43
|
6.7
|
65
|
11
|
32
|
5.0
|
44
|
6.8
|
22
|
3.3
|
22
|
3.4
|
11
|
1.7
|
11
|
1.7
|
5.3
|
0.8
|
5.4
|
0.9
|
2.7
|
0.4
|
1000
|
1.565
|
0.500
|
108
|
12
|
53
|
5.6
|
87
|
9.1
|
43
|
4.4
|
65
|
6.8
|
32
|
3.3
|
44
|
4.5
|
22
|
2.2
|
22
|
2.3
|
11
|
1.1
|
11
|
1.1
|
5.3
|
0.6
|
5.4
|
0.6
|
2.7
|
0.3
|
750
|
1.174
|
0.375
|
108
|
8.5
|
53
|
4.2
|
87
|
6.8
|
43
|
3.3
|
65
|
5.1
|
32
|
2.5
|
44
|
3.4
|
22
|
1.7
|
22
|
1.7
|
11
|
0.8
|
11
|
0.9
|
5.3
|
0.4
|
5.4
|
0.4
|
2.7
|
0.2
|
500
|
0.783
|
0.250
|
108
|
5.7
|
53
|
2.8
|
87
|
4.5
|
43
|
2.2
|
65
|
3.4
|
32
|
1.7
|
44
|
2.3 |
22
|
1.1
|
22
|
1.1
|
11
|
0.6
|
11
|
0.6
|
5.3
|
0.3
|
5.4
|
0.3
|
2.7
|
0.1
|
300
|
0.470
|
0.150
|
108
|
3.4
|
53 |
1.7
|
87
|
2.7
|
43
|
1.3
|
65
|
2.0
|
32
|
1.0
|
44
|
1.4
|
22
|
0.7
|
22
|
0.7
|
11
|
0.6
|
11
|
0.3
|
5.3
|
0.2
|
5.4
|
0.2
|
2.7
|
|
200
|
0.313
|
0.100
|
108
|
2.3
|
53
|
1.1
|
87
|
1.8
|
43
|
0.9
|
65
|
1.4
|
32
|
0.7
|
44
|
0.9
|
22
|
0.4
|
22
|
0.5
|
11
|
0.2
|
11
|
0.2
|
5.3
|
0.1
|
5.4
|
0.1
|
2.7
|
0.1
|
100
|
0.157
|
0.050
|
108
|
1.1
|
53
|
0.6
|
87
|
0.9
|
43
|
0.4
|
65
|
0.7
|
32
|
0.3
|
44
|
0.5
|
22
|
0.2
|
22
|
0.2
|
11
|
0.1
|
11
|
0.1
|
5.3
|
0.1
|
5.4
|
0.1
|
2.7
|
0.1
|
50
|
0.078
|
0.025
|
108
|
0.6
|
53
|
0.3
|
87
|
0.5
|
43
|
0.2
|
65
|
0.3
|
32
|
0.2
|
44
|
0.2
|
22
|
0.1
|
22
|
0.1
|
11
|
0.1
|
11
|
0.1
|
5.3
|
0.1
|
5.4
|
0.1
|
2.7
|
0.1
|
表8(SWL20)(QWL20)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
200
|
160
|
120
|
100
|
75
|
50
|
25
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1500
|
2.250
|
0.750
|
228
|
36
|
123
|
20
|
182
|
29
|
98
|
16
|
137
|
22
|
74
|
12
|
114
|
18
|
62
|
9.6
|
86
|
14
|
46
|
7.2
|
57
|
8.9
|
31
|
4.8
|
29
|
4.5
|
16
|
2.4
|
1000
|
1.500
|
0.500
|
228
|
24
|
123
|
13
|
182
|
19
|
98
|
11
|
137
|
15
|
74
|
7.7
|
114
|
12
|
62
|
6.4
|
86
|
8.9
|
46
|
4.8
|
57
|
6.0
|
31
|
3.2
|
29
|
3.0
|
16
|
1.6
|
750
|
1.125
|
0.375
|
228
|
18
|
123
|
9.6
|
182
|
15
|
98
|
7.7
|
137
|
11
|
74
|
5.8
|
114
|
8.9
|
62
|
4.8
|
86
|
6.7
|
46
|
3.6
|
57
|
4.5
|
31
|
2.4
|
29
|
2.2
|
16
|
1.2
|
500
|
0.750
|
0.250
|
228
|
12
|
123
|
6.4
|
182
|
9.5
|
98
|
5.1
|
137
|
7.1
|
74
|
3.8
|
114
|
6.0
|
62
|
3.2
|
86
|
4.5
|
46
|
2.4
|
57
|
3.0
|
31
|
1.6
|
29
|
1.5
|
16
|
0.8
|
300
|
0.450
|
0.150
|
228
|
7.1
|
123
|
3.8
|
182
|
5.7
|
98
|
3.1
|
137
|
4.3
|
74
|
2.3
|
114
|
3.6
|
62
|
1.9
|
86
|
2.7
|
46
|
1.4
|
57
|
1.8
|
31
|
1.0
|
29
|
0.9
|
16
|
0.5
|
200
|
0.300
|
0.100
|
228
|
4.8
|
123
|
2.6
|
182
|
3.8
|
98
|
2.1
|
137
|
2.9
|
74
|
1.5
|
114
|
2.4
|
62
|
1.3
|
86
|
1.8
|
46
|
1.0
|
57
|
1.2
|
31
|
0.6
|
29
|
0.6
|
16
|
0.3
|
100
|
0.150
|
0.050
|
228
|
2.4
|
123
|
1.3
|
182
|
1.9
|
98
|
1.0
|
137
|
1.4
|
74
|
0.8
|
114
|
1.2
|
62
|
0.6
|
86
|
0.9
|
46
|
0.5
|
57
|
0.6
|
31
|
0.3
|
29
|
0.3
|
16
|
0.2
|
50
|
0.075
|
0.025
|
228
|
1.2
|
123
|
0.6
|
182
|
1.0
|
98
|
0.5
|
137
|
0.7
|
74
|
0.4
|
114
|
0.6
|
62
|
0.3
|
86
|
0.4
|
46
|
0.2
|
57
|
0.3
|
31
|
0.2
|
29
|
0.1
|
16
|
0.1
|
表9(SWL25)(QWL25)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
250
|
200
|
160
|
120
|
100
|
75
|
50
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1000
|
1.500
|
0.500
|
314
|
33
|
181
|
19
|
252
|
27
|
145
|
16
|
201
|
22
|
116
|
13
|
151
|
16
|
87
|
9.1
|
126
|
14
|
73
|
7.6
|
95
|
9.9
|
55
|
5.7
|
63
|
6.6
|
37
|
3.8
|
750
|
1.125
|
0.375
|
314
|
25
|
181
|
15
|
252
|
20
|
145
|
12
|
201
|
16
|
116
|
9.1
|
151
|
12
|
87
|
6.8
|
126
|
9.9
|
73
|
5.7
|
95
|
7.4
|
55
|
4.3
|
63
|
4.9
|
37
|
2.8
|
500
|
0.750
|
0.250
|
314
|
17
|
181
|
9.5
|
252
|
14
|
145
|
7.6
|
201
|
11
|
116
|
6.1
|
151
|
7.9
|
87
|
4.5
|
126
|
6.6
|
73
|
3.8
|
95
|
4.9
|
55
|
2.8
|
63
|
3.3
|
37
|
1.9
|
400
|
0.600
|
0.200
|
314
|
14
|
181
|
7.6
|
252
|
11
|
145
|
6.1
|
201
|
8.4
|
116
|
4.8
|
151
|
6.3
|
87
|
3.6
|
126
|
5.3
|
73
|
3.0
|
95
|
3.9
|
55
|
2.3
|
63
|
2.6
|
37
|
1.5
|
300
|
0.450
|
314
|
9.9
|
181
|
5.7
|
252
|
7.9
|
145
|
4.5
|
201
|
6.3
|
116 |
3.6
|
151
|
4.7 | 87 |
2.7
|
126 |
3.9
|
73
|
2.3 | 95 | 3.0 | 55 |
1.1
|
|||||
200
|
0.300
|
0.100
|
314
|
6.6
|
181
|
3.8
|
252
|
5.3
|
145
|
3.0
|
201
|
4.2
|
116
|
2.4
|
151
|
3.2
|
87
|
1.8
|
126
|
2.6
|
73
|
1.5
|
95
|
2.0
|
55
|
1.1
|
63
|
1.3
|
37
|
0.8
|
100
|
0.150
|
0.050
|
314
|
3.3
|
181
|
1.9
|
252
|
2.6
|
145
|
1.5
|
201
|
2.1
|
116
|
1.2
|
151
|
1.6
|
87
|
0.9
|
126
|
1.3
|
73
|
0.8
|
95
|
1.0
|
55
|
0.6
|
63
|
0.7
|
37
|
0.4
|
50
|
0.075
|
0.025
|
314
|
1.6
|
181
|
0.9
|
252
|
1.3
|
145
|
0.8
|
201
|
1.1
|
116
|
0.6
|
151
|
0.8
|
87
|
0.5
|
126
|
0.7
|
73
|
0.4
|
95
|
0.5
|
55
|
0.3
|
63
|
0.3
|
37
|
0.2
|
表10(SWL35)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
350
|
300
|
250
|
200
|
150
|
100
|
50
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1000
|
1.500
|
0.500
|
464
|
49
|
253
|
27
|
398
|
42
|
217
|
23
|
332
|
35
|
181
|
19
|
266
|
28
|
145
|
16
|
199
|
21
|
109
|
12
|
133
|
14
|
73
|
7.6
|
67
|
6.9
|
36
|
3.8
|
750
|
1.125
|
0.375
|
464
|
37
|
253
|
20
|
398
|
32
|
217
|
17
|
332
|
26
|
181
|
15
|
266
|
21
|
145
|
12
|
199
|
16
|
109
|
8.5
|
133
|
11
|
73
|
5.7
|
67
|
5.2
|
36
|
2.8
|
500
|
0.750
|
0.250
|
464
|
25
|
253
|
14
|
398
|
21
|
217
|
12
|
332
|
18
|
181
|
9.5
|
266
|
14
|
145
|
7.6
|
199
|
11
|
109
|
5.7
|
133
|
6.9
|
73
|
3.8
|
67
|
3.5
|
36
|
1.9
|
400
|
0.600
|
0.200
|
464
|
20
|
253
|
11
|
398
|
17
|
217
|
9.1
|
332
|
14
|
181
|
7.6
|
266
|
12
|
145
|
6.1
|
199
|
8.3
|
109
|
4.5 |
133
|
5.6
|
73
|
3.0
|
67
|
2.8
|
36
|
1.5
|
300
|
0.450
|
0.150
|
464
|
15
|
253
|
8.0
|
398
|
13
|
217
|
6.8
|
332
|
11
|
181
|
5.7
|
266
|
8.3
|
145
|
4.5
|
199
|
6.3
|
109
|
3.4
|
133
|
4.2
|
73
|
2.3
|
67
|
2.1
|
36
|
1.1
|
200
|
0.300
|
0.100
|
464
|
9.8
|
253
|
5.3
|
398
|
8.4
|
217
|
4.5
|
332
|
7.0
|
181
|
3.8
|
266
|
5.6
|
145
|
3.0
|
199
|
4.2
|
109
|
2.3
|
133
|
2.8
|
73
|
1.5
|
67
|
1.4
|
36
|
0.8
|
100
|
0.150
|
0.050
|
464
|
4.9
|
253
|
2.7
|
398
|
4.2
|
217
|
2.3
|
332
|
3.5
|
181
|
1.9
|
266
|
2.8
|
145
|
1.5
|
199
|
2.1
|
109
|
1.1
|
133
|
1.4
|
73
|
0.8
|
67
|
0.7
|
36
|
0.4
|
50
|
0.075
|
0.025
|
464
|
2.5
|
253
|
1.3
|
398
|
2.1
|
217
|
1.1
|
332
|
1.8
|
181
|
0.9
|
266
|
1.4
|
145
|
0.8
|
199
|
1.0
|
109
|
0.6
|
133
|
0.7
|
73
|
0.4
|
67
|
0.3
|
36
|
0.3
|
表11(SWL50)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
500
|
450
|
400
|
350
|
300
|
200
|
100
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1000
|
1.6
|
0.625
|
848
|
|
448
|
47
|
764
|
80
|
401
|
42
|
679
|
71.1
|
353
|
37
|
594
|
62.2
|
316
|
33.1
|
509
|
53.3
|
271
|
28.4
|
339
|
35.5
|
180
|
18.9
|
169
|
17.7
|
90
|
9.4
|
750
|
1.2
|
0.469
|
848
|
67
|
448
|
35.5
|
764
|
60
|
401
|
31
|
679
|
53.3
|
353
|
28.4
|
594
|
46.5
|
316
|
24.8
|
509
|
39.9
|
271
|
21.3
|
339
|
26.7
|
180
|
14.2
|
169
|
13.4
|
90
|
7.1
|
500
|
0.8
|
0.313
|
848
|
44
|
448
|
23.7
|
764
|
40
|
401
|
21
|
679
|
35.5
|
353
|
18.9
|
594
|
31
|
316
|
16.6
|
509
|
26.2
|
271
|
14.2
|
339
|
17.7
|
180
|
9.5
|
169
|
8.9
|
90
|
4.7
|
400
|
0.64
|
0.25
|
848
|
35
|
448
|
18.9
|
764
|
32
|
401
|
17
|
679
|
28.4
|
353
|
15.2
|
594
|
24.8
|
316
|
13.3
|
509
|
21.3
|
271
|
11.4
|
339
|
14.2
|
180
|
7.6
|
169
|
7.1
|
90
|
3.8
|
300
|
|
848 |
26
|
448
|
14.2
|
764
|
24
|
401
|
12.8
|
679
|
21.3
|
353
|
11.4
|
594
|
18.6
|
316
|
9.9
|
509
|
16
|
271
|
8.5
|
339
|
10.7
|
180
|
5.7
|
169
|
5.3
|
90
|
2.9
|
|
200
|
0.32
|
0.125
|
848
|
18
|
448
|
9.5
|
764
|
16
|
401
|
8.5
|
679
|
14.2
|
353
|
7.5
|
594
|
12.4
|
316
|
6.6
|
509
|
10.6
|
271
|
5.7
|
339
|
7.1
|
180
|
3.7
|
169
|
3.5
|
90
|
1.8
|
100
|
0.16
|
0.06
|
848
|
8.9
|
448
|
4.5
|
764
|
8
|
401
|
4
|
679
|
7.1
|
353
|
3.6
|
594
|
6.2
|
316
|
3.2
|
509
|
5.3
|
271
|
2.8
|
339
|
3.5
|
180
|
1.8
|
169
|
1.7
|
90
|
0.9
|
50
|
0.08
|
0.03
|
848
|
4.4
|
448
|
2.2
|
764
|
4
|
401
|
2
|
679
|
3.5
|
353
|
1.8
|
594
|
3.1
|
316
|
1.6
|
509
|
2.6
|
271
|
1.3
|
339
|
1.7
|
180
|
0.9
|
169
|
0.8
|
90
|
0.45
|
表12(SWL100)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
1000
|
900
|
800
|
700
|
600
|
400
|
200
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m |
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1000
|
1.586
|
0.639
|
1938
|
203
|
1012
|
106
|
1747
|
183
|
915
|
96
|
1554
|
162
|
813
|
85
|
1359
|
142
|
711
|
74
|
1165
|
122
|
611
|
64
|
776
|
81
|
406
|
42.6
|
388
|
40.6
|
203
|
21.3
|
750
|
1.189
|
0.479
|
1938
|
152
|
1012
|
80
|
1747
|
137
|
915
|
72
|
1554
|
122
|
813
|
64
|
1359
|
106
|
711
|
55
|
1165
|
91
|
611
|
48
|
776
|
61
|
406
|
32
|
388
|
30.5
|
203
|
16
|
500
|
0.793
|
0.319
|
1938
|
102
|
1012
|
53
|
1747
|
91
|
915
|
48
|
1554
|
81
|
813
|
42
|
1359
|
71
|
711
|
37
|
1165
|
61
|
611
|
32
|
776
|
41
|
406
|
21
|
388
|
21
|
203
|
10.5
|
400
|
0.635
|
0.255
|
1938
|
81.4
|
1012
|
42.5
|
1747
|
73
|
915
|
38
|
1554
|
65
|
813
|
34
|
1359
|
56
|
711
|
29
|
1165
|
48
|
611
|
25.5
|
776
|
32
|
406
|
17
|
388
|
16
|
203
|
8.5
|
300
|
0.476
|
0.192
|
1938
|
61
|
1012
|
32
|
1747
|
55
|
915
|
28.8
|
1554
|
49
|
813
|
25
|
1359
|
42
|
711
|
22
|
1165
|
36
|
611
|
19.2
|
776
|
24
|
406
|
12.7
|
388
|
12
|
203
|
6.3
|
200
|
0.317
|
0.128
|
1938
|
40.6
|
1012
|
21
|
1747
|
36
|
915
|
19.2
|
1554
|
32.5
|
813
|
17
|
1359
|
28
|
711
|
15
|
1165
|
24
|
611
|
12.8
|
776
|
16
|
406
|
8.5
|
388
|
8
|
203
|
4.2
|
100
|
0.159
|
0.064
|
1938
|
20.3
|
1012
|
10.6
|
1747
|
18.3
|
915
|
9.6
|
1554
|
16
|
813
|
8.5
|
1359
|
14
|
711
|
7.5
|
1165
|
12
|
611
|
6.4
|
776
|
8
|
406
|
4.3
|
388
|
4
|
203
|
2.1
|
50
|
0.080
|
0.032
|
1938
|
102
|
1012
|
5.3
|
1747
|
9.1
|
915
|
4.8
|
1554
|
8
|
813
|
4.2
|
1359
|
7
|
711
|
3.8
|
1165
|
6
|
611
|
3.2
|
776
|
4
|
406
|
2.1
|
388
|
2
|
203
|
1.05
|
表13(SWL120)
蜗杆转速
n
r/min
|
起升速度
v
m/min
|
起升力KN
|
||||||||||||||||||||||||||||
1200
|
1000
|
900
|
800
|
600
|
400
|
200
|
||||||||||||||||||||||||
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
P
|
M
|
|||||||||||||||||
P
|
M
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
N.m
|
kW
|
|
1000
|
2.083
|
3315
|
347
|
1656
|
173
|
2762
|
289
|
1380
|
144
|
2486
|
260
|
1242
|
130
|
2206
|
231
|
1104
|
115
|
1657
|
173
|
828
|
86.5
|
1103
|
115
|
552
|
57.5
|
551
|
57.5
|
276
|
||
750
|
1.563
|
0.521
|
3315
|
260
|
1656
|
130
|
2762
|
217
|
1380
|
108
|
2486
|
195
|
1242
|
97
|
2206
|
173
|
1104
|
86
|
1657
|
130
|
828
|
65
|
1103
|
86
|
552
|
43
|
551
|
43
|
276
|
21.5
|
500
|
1.042
|
0.347
|
3315
|
173
|
1656
|
87
|
2762
|
144
|
1380
|
72
|
2486
|
130
|
1242
|
65
|
2206
|
115
|
1104
|
57
|
1657
|
86
|
828
|
43.5
|
1103
|
57
|
552
|
28.5
|
551
|
28.5
|
276
|
14.2
|
400
|
0.833
|
0.277
|
3315
|
138
|
1656
|
69
|
2762
|
115
|
1380
|
57
|
2486
|
104
|
1242
|
51
|
2206
|
92
|
1104
|
46
|
1657
|
69
|
828
|
34.5
|
1103
|
46
|
552
|
23
|
551
|
23
|
276
|
|
300
|
0.625
|
0.208
|
3315
|
104
|
1656
|
52
|
2762
|
86
|
1380
|
43
|
2486
|
78
|
1242
|
39
|
2206
|
69
|
1104
|
35
|
1657
|
52
|
828
|
26
|
1103
|
34.5
|
552
|
17.5
|
551
|
17.5
|
276
|
8.7
|
200
|
0.417
|
0.139
|
3315
|
69
|
1656
|
34
|
2762
|
58
|
1380
|
28
|
2486
|
52
|
1242
|
26
|
2206
|
46
|
1104
|
23
|
1657
|
34.5
|
828
|
17
|
1103
|
23
|
552
|
11.5
|
551
|
11.5
|
276
|
5.7
|
100
|
0.208
|
0.069
|
3315
|
34
|
1656
|
17
|
2762
|
29
|
1380
|
14
|
2486
|
26
|
1242
|
13
|
2206
|
23
|
1104
|
11.5
|
1657
|
17
|
828
|
8.5
|
1103
|
11.5
|
552
|
5.7
|
551
|
5.7
|
276
|
2.8
|
50
|
0.104
|
0.035
|
3315
|
17
|
1656
|
8.5
|
2762
|
14.5
|
1380
|
7
|
2486
|
13
|
1242
|
6.5
|
2206
|
11.5
|
1104
|
5.7
|
1657
|
8.5
|
828
|
4.2
|
1103
|
5.7
|
552
|
2.8
|
551
|
2.8
|
276
|
1.4
|
七、蜗杆副采用稀油润滑时的总效率η(仅用于2型)见表14
表14
蜗杆
转速
r/min
|
型号SWL、QWL
|
|||||||||||
2.5
|
2.5M
|
5
|
5M
|
10/15
|
10M/15M
|
20
|
20M
|
25
|
25M
|
35
|
35M
|
|
1500
|
0.283
|
0.214
|
0.257
|
0.188
|
0.290
|
0.236
|
0.273
|
0.275
|
0.262
|
0.210
|
0.248
|
0.204
|
1000
|
0.279
|
0.206
|
0.252
|
0.180
|
0.285
|
0.227
|
0.268
|
0.217
|
0.257
|
0.200
|
0.243
|
0.195
|
750
|
0.276
|
0.201
|
0.249
|
0.175
|
0.282
|
0.222
|
0.266
|
0.212
|
0.253
|
0.194
|
0.240
|
0.189
|
500
|
0.272
|
0.194
|
0.245
|
0.168
|
0.277
|
0.215
|
0.262
|
0.205
|
0.249
|
0.187
|
0.236
|
0.183
|
300
|
0.267
|
0.187
|
0.241
|
0.161
|
0.272
|
0.207
|
0.257
|
0.198
|
0.243
|
0.179
|
0.231
|
0.175
|
100
|
0.257
|
0.172
|
0.231
|
0.146
|
0.261
|
0.191
|
0.247
|
0.183
|
0.233
|
0.164
|
0.222
|
0.160
|
50
|
0.251
|
0.164
|
0.225
|
0.138
|
0.255
|
0.183
|
0.242
|
0.175
|
0.226
|
0.155
|
0.216
|
0.152
|
八、蜗杆轴伸的许用径向力
8.1 蜗杆轴伸上,由于安装齿轮、链轮或带轮所产生的径向力Fr,其最大许用力与起升力和型号有关。
在1/2处所许用的最大径向力和扭矩见图4和表15。
表15
型号
|
Frmax
N
|
Mtmax
N.m
|
SWL2.5/2.5M
|
350
|
18
|
SWL5/5M
|
750
|
44.2
|
SWL10/10M/15/15M
|
1000
|
108
|
SWL20/20M
|
1300
|
182
|
SWL25/25M
|
2000
|
314
|
SWL35/35M
|
2300
|
398
|
注:表中参数是按φ≈30°或330°的计算。
|
8.2 齿轮或带轮的最小直径:
Dmin=19100× =
式中: Dmin 齿轮或带轮的最小直径,m
P 驱动功率,KW;
Frmax 最大径向力,N;
n 蜗杆转速,r/min;
Mt 驱动扭矩,N.m。
九、螺杆许用侧向力Fs 和轴向力Fa与行程的关系见图5~11
图标12-18
十一、升降机的额定输入功率
表16 (kW)
型号
|
输入转速r/min
|
普通速比
|
慢速比
|
SWL2.5
QWL2.5
|
1500
|
1.45
|
0.45
|
1000
|
1.01
|
0.32
|
|
750
|
0.98
|
0.24
|
|
500
|
0.82
|
0.19
|
|
SWL5
QWL5
|
1500
|
2.59
|
0.84
|
1000
|
1.92
|
0.70
|
|
750
|
1.77
|
0.58
|
|
500
|
1.45
|
0.43
|
|
SWL10/15
QWL10/15
|
1500
|
3.47
|
1.31
|
1000
|
2.68
|
1.06
|
|
750
|
2.15
|
0.93
|
|
500
|
1.89
|
0.64 | |
SWL20
QWL20
|
1500
|
4.02
|
1.65
|
1000
|
2.94
|
1.39
|
|
750
|
2.46
|
1.15
|
|
500
|
2.31
|
0.77
|
|
SWL25
QWL25
|
1500
|
6.38
|
2.26
|
1000
|
4.42
|
1.87
|
|
750
|
3.4
|
1.51
|
|
500
|
2.67
|
1.22
|
|
SWL35
|
1500
|
13.06
|
6.36
|
1000
|
11.89
|
5.28
|
|
750
|
9.9
|
4.2
|
|
500
|
6.56
|
3.13
|
|
SWL50
|
1000
|
11.74
|
6.29
|
750
|
10.62
|
4.78
|
|
500
|
8.25
|
3.63
|
|
300
|
5.92
|
2.65
|
|
SWL100
|
1000
|
23.5
|
11.78
|
750
|
21.1
|
9.44
|
|
500
|
15.7
|
6.88
|
|
300
|
10.9
|
4.94
|
|
SWL120
|
1000
|
56.41
|
28.2
|
750
|
53.9
|
22.2
|
|
500
|
39.8
|
16.44
|
|
300
|
26.7
|
11.4
|
