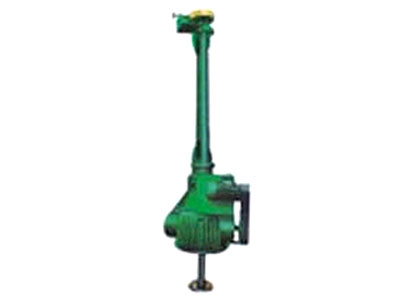

TM型系列升降式蜗轮减速机
TM型升降蜗轮减速机的概述
TM型系列升降式蜗轮减速机、搅拌机系新型搅拌机,该机最大的特点是在搅拌(或刮料)的同时,可实现搅拌器(刮刀)的自动升降,控制方式有手动(S型)和电机(D型)两种。并可将搅拌器设定在不同位置搅拌,以适应不同场合,不同物料的搅拌的需要,该机直接装配在反应釜上,由于支承跨距大、中间无需支承,就可实现超长轴搅拌,出轴可直接安装搅拌器(或刮刀)(普通轴伸为P型)也可联接搅拌轴(焊接法兰式H型),使装拆简易方便,性能稳定可靠。由于采用皮带及蜗轮两级减速,具有减速范围广、输出扭距大、开机噪音小、使用寿命长、长期无泄漏的优点,该机的升降利用一对螺纹副及刹车盘的联合控制,具有升降灵活,锁定稳固,行程准确的显著特点,(特殊场合下,也可设置超越式锁定,以利于搅拌系统的长寿命运转)。
本装置适用于低速、高扭矩的物料搅拌与结晶体刮料。
TM型升降蜗轮减速机系列基本参数表
出轴转速r/min
|
6
|
9
|
12
|
15
|
20
|
24
|
30
|
减速机型号
|
许用扭矩
(N.m)
|
速比i
|
165
|
165
|
120
|
100
|
75
|
63
|
50
|
||
输入转速r/min
|
1000
|
1500
|
|||||||
电机功率kw
|
p/n代号
|
||||||||
0.55
|
1/6
|
1
|
2
|
4
|
6
|
9
|
12
|
TM1
|
600
|
0.75
|
2/6
|
1
|
3
|
5
|
7
|
10
|
13
|
||
1.1
|
1/6
|
2
|
3
|
5
|
8
|
11
|
14
|
||
1.5
|
2/6
|
1
|
4
|
6
|
7
|
9
|
15
|
||
2.2
|
1/6
|
2
|
3
|
5
|
8
|
10
|
12
|
TM2
|
1200
|
3
|
2/6
|
1
|
4
|
6
|
7
|
11
|
13
|
||
4
|
×
|
2
|
3
|
5
|
8
|
9
|
11
|
TM3
|
2400
|
5.5
|
×
|
×
|
4
|
6
|
8
|
10
|
12
|
||
7.5
|
×
|
×
|
×
|
7
|
9
|
10
|
12
|
TM4
|
4800
|
11
|
×
|
×
|
×
|
×
|
×
|
11
|
13
|
注:1、本系列根据p/n计算排列,P-电机功率;n-出轴转速;
2、“X”为非选择区。

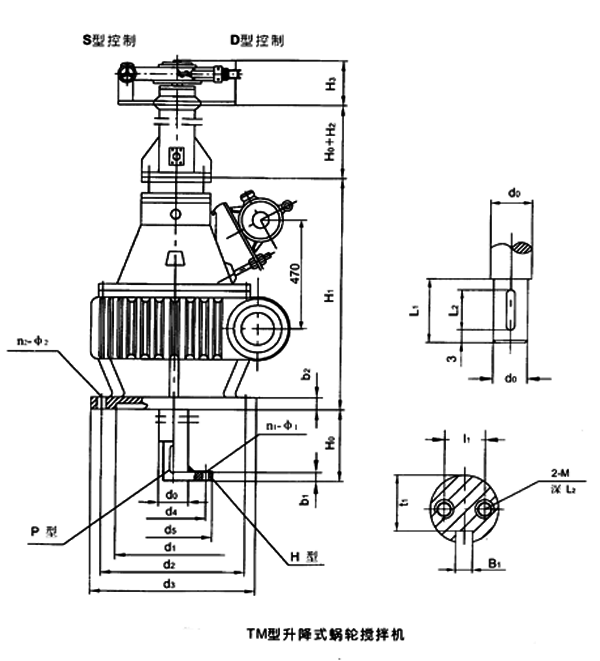

TM型减速机主要尺寸
机型号
|
外形安装尺寸
|
机重(kg)
|
||||||||||||||||||||
d0
|
d01
|
d1
|
d2
|
d3
|
d4
|
d5
|
b1
|
b2
|
B1
|
H0
|
H1
|
H2
|
H3
|
L1
|
L2
|
l1
|
t1
|
n1-ф1
|
n2-ф1
|
M
|
||
TM1
|
50
|
45
|
330
|
400
|
440
|
90
|
120
|
22
|
30
|
14
|
250~1200
|
600
|
260
|
280
|
68
|
60
|
25
|
39.5
|
4-ф14
|
12-ф14
|
M10×20
|
500
|
TM2
|
65
|
60
|
370
|
440
|
480
|
110
|
140
|
28
|
34
|
18
|
250~1500
|
660
|
260
|
280
|
98
|
90
|
30
|
63
|
6-ф18
|
12-ф18
|
M12×25
|
700
|
TM3
|
80
|
75
|
385
|
460
|
500
|
140
|
180
|
32
|
38
|
20
|
300~1800
|
720
|
300
|
320
|
108
|
100
|
35
|
64.5
|
8-ф18
|
12-ф18
|
M12×25
|
1000
|
TM4
|
|
|
|
|
|
|
|
|
|
|
300~2000
|
790
|
300
|
320
|
118
|
110
|
50
|
81
|
12-ф22
|
16-ф22
|
M14×30
|
1200
|
