WHC圆弧齿圆柱蜗杆减速



特点:

      本系列减速机符合部颁标准JB2318—79，圆弧圆柱蜗杆传动，也称为曲纹面圆柱蜗杆传动，齿形为凸凹面共轭的型式，其中蜗杆为凹面，蜗轮为凸面，蜗杆齿廓为圆弧形，代号为ZC蜗杆。 本产品具有承载能力大，传动效率高，输出扭矩大，工作平稳，寿命长，体积小等特点，广泛应用于冶金、矿山、起重、化工、建筑等行业，其工作环境为—40℃～+40℃。输入轴转数不大于1500转/分，高速轴可正反运转。



·产品描述
     圆弧齿圆柱蜗柱减速器，符合部颁标准JB2318－79，达到标准化、系列化的要求。采用齿廓截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，它适用于冶金、起重、矿山、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间；输出扭矩在108-25480N．m之间，输入轴转数一般不大于1500转／分；高速轴可正反两向运转；工作环境温度为-40°C-45°C；当工作环境温度低于0°C时，起动前润滑油必须加温到0以上。
型号、型式、尺寸
1、减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。
减速器型号中的“W、H、T、X、S、C”分别为“蜗、弧、通、下、上、侧”的汉语拼音字头，组合为：
WHT－蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；
WHX－蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器；
WHS－蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；
WHC－蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。
2、减速器的规格
中心距－用实际数字表示，单位为厘米；
传动比－用公称传动比表示；
装配型式－用罗马数字Ⅰ、Ⅱ、Ⅲ......表示，带风扇的在其后加“F”字母表示。
3、减速器的公称传动比及传动比代号

传动比
代号
公称
传动比
型号
WHT
WHX          WHS            WHC
输入转速
r/min
中心距
80
100
120
125
150
160
180
200
210
250
280
300
320
360
400
420
450
500
1
8
1500
2.5
4.5
7.8
10.1
14.4
19.9
22.5
29.8
34.1
46.1
54.4
84.7
70.4
87.1
110
185.2
—
—
1000
2.1
3.9
5.7
8.0
10.6
16.1
16.5
24.7
24.8
47.1
50.5
61.8
64.4
80.5
103
134.5
128
163
750
1.9
3.5
4.6
6.6
8.1
13.4
12.9
20.8
19.5
35.6
44.3
50.1
57.9
73.8
94.6
105.6
119
154
500
1.5
2.9
3.3
5.0
6.6
10.3
9.2
16.1
13.9
27.8
35.1
35.3
45.3
59.6
77.7
73.1
101
133
2
10
1500
2.0
3.8
6.9
9.4
13.2
16.4
20.5
26.7
32.0
39.7
48.2
77.3
59.8
76.2
97.3
165.4
—
—
1000
1.7
3.3
4.9
7.4
9.4
13.2
14.6
22.4
22.5
34.1
41.6
54.5
53.8
68.8
88.6
116.4
111
146
750
1.5
2.9
3.9
6.1
7.5
11.1
11.5
19.1
17.8
29.3
36.3
44.1
47.6
61.2
79.1
91.3
98.5
131
500
1.3
2.4
2.8
4.7
5.4
8.5
8.5
14.7
12.6
23.1
28.8
31.1
37.7
49.2
64.8
63.7
82.5
111
3
12.5
1500
1.6
2.8
5.7
8.1
10.2
14.9
16.7
20.0
25.7
32.9
43.1
60.4
61.6
73.2
89.3
136.9
—
—
1000
1.4
2.4
4.2
6.3
7.4
11.9
12.3
16.2
18.6
27.6
37.5
43.3
53.5
65.8
80.5
97.0
105
127
750
1.2
2.1
3.4
5.2
6.1
10.0
9.7
13.5
14.7
23.4
32.7
34.9
46.5
58.8
71.8
75.6
95.3
116
500
1.0
1.7
1.3
3.9
4..3
7.6
7.1
10.4
10.7
18.2
25.6
24.2
36.1
47.0
57.4
52.0
78.2
96.8
4
16
1500
1.6
3.0
4.7
6.5
8.8
12.8
14.2
19.2
21.8
29.9
35.6
54.3
46.0
62.7
71.9
123.3
—
—
1000
1.3
2.7
3.5
5.1
6.7
10.3
10.4
15.8
15.7
26.3
32.1
39.7
41.0
52.0
66.5
87.2
83.4
106
750
1.2
2.3
2..8
4.3
5.5
8.6
8.3
13.4
12.5
22.7
27.9
31.6
36.5
47.1
60.8
68.7
76.7
99.6
500
1.0
1.9
2.1
3.3
4.0
6.6
6.1
10.3
9.0
17.7
22.3
22.6
28.7
37.4
49.0
70.6
63.3
84.2
5
20
1500
1.3
2.2
4.0
6.0
7.1
10.3
12.6
15.5
18.4
25.0
33.1
44.8
41.3
49.1
69.4
103.0
—
—
1000
1.1
1.9
3.0
4.8
5.2
8.1
10.3
12.5
13.3
21.3
29.1
32.5
37.2
44.2
61.9
73.9
64.9
81.2
750
1.0
1.6
2.4
3.9
4.2
6.7
7.3
10.5
10.5
18.1
25.3
25.6
31.3
38.6
55.5
57.2
58.0
73.2
500
0.8
1.3
1.8
3.0
3.1
5.2
5.3
8.1
7.7
14.1
19.9
18.6
24.5
30.4
44.2
39.6
46.2
59.7
6
25
1500
1.0
1.9
3.4
4.6
5.9
8.4
10.1
14.3
16.1
20.8
24.7
35.0
34.8
43.4
50.9
87.4
—
—
1000
0.8
1.7
2.5
3.6
4.4
6.5
7.4
11.5
11.7
16.8
20.4
25.6
29.5
38.3
45.6
61.0
63.1
71.4
750
0.7
1.4
2.1
2.9
3.5
5.4
5.9
9.6
9.2
14.1
17.2
20.5
25.1
32.8
39.9
47.6
56.1
63.6
500
0.6
1.2
1.5
2.2
2.5
4.2
4.3
7.4
6.6
10.9
13.5
14.8
19.5
25.8
31.4
32.8
44.7
50.5
7
31.5
1500
1.2
2.1
2.8
4.4
5.4
8.6
8.2
12.8
12.6
19.8
23.2
34.9
30.2
37.1
46.9
73.4
—
—
1000
1.0
1.8
2.0
3.5
3.9
6.9
6.1
10.5
9.2
17.4
21.2
25.6
26.6
33.9
43.3
51.9
54.4
68.5
750
0.9
1.6
1.7
2.9
3.2
5.8
4.9
8.9
7.4
15.1
18.3
20.1
23.9
30.7
39.5
40.7
50.0
64.5
500
0.7
1.4
1.2
2.3
2.4
4.5
3.5
7.0
5.4
11.8
14.6
14.6
18.9
24.5
32.0
27.7
41.1
54.6
8
40
1500
0.9
1.5
2.4
4.1
4.1
6.9
7.3
10.5
10.6
16.8
22.0
25.8
27.3
32.4
45.5
64.1
—
—
1000
0.8
1.3
1.8
3.2
3.1
5.5
5.4
8.4
7.9
14.2
19.4
18.8
24
28.9
40.8
44.7
42.2
52.8
750
0.7
1.2
1.5
2.7
2.5
4.6
4.4
7.1
6.2
12.0
16.7
15.4
20.7
25.4
36.2
35.7
37.8
47.8
500
0.6
1.0
1.1
2.1
1.8
3.6
3.2
5.5
4.7
9.5
13.2
10.8
16.3
20.3
29.0
25.1
30.3
39.0
9
50
1500
0.7
1.3
2.0
3.1
1.8
5.7
5.9
9.8
9.0
14.0
16.5
20.8
23.2
28.8
33.7
49.7
—
—
1000
0.6
1.2
1.4
2.5
3.5
4.5
4.3
7.8
6.7
11.4
13.8
15.0
19.5
25.3
30.0
35.5
41.7
47.0
750
0.5
1.0
1.2
2.0
2.3
3.7
3.5
6.7
5.4
9.5
11.7
12.3
16.8
21.8
26.3
28.1
37.4
41.8
500
0.4
0.8
0.9
1.6
1.5
2.9
2.6
5.2
4.0
7.5
9.1
8.7
13.1
17.2
21.1
19.7
29.8
38.3

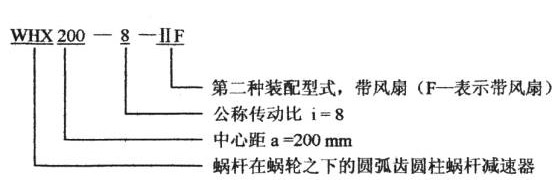

4、标记示例


　

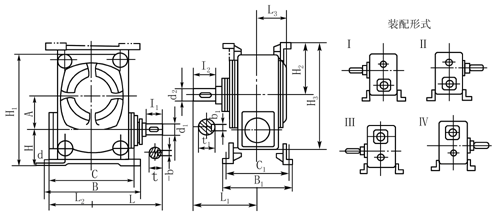

5 减速器的外形尺寸

5.1圆弧齿圆柱蜗杆减速器

表7                                                                               单位：mm
尺寸
型号
 a
B
B1
B2
B3
C
C1
H
H1
H2
H3
h
L
WHX65WHS65
65
145
145

27.5
110
120
65
218
95
225
15
137
WHT80
80
240
182
50
34
210
148
88
279
122
279
14
180
WHT100
100
292
238
68.5
42
250
196
105
338
135
334.5
18
217

尺寸
型号
L1
L2
L3
l
l1
d
(k5)
d1
(k6)
d2
b
b1
t
t1
重量
（㎏）
WHX65WHS65
125
90
70
35
40
18
25
12
5
8
20
28
16~18
WHT80
166
111
71
50
53
25
35
12
8
10
28
39.2
25
WHT100
200
133.5
93
70
78
30
45
15
8
14
32.5
48.2
41~43
注：1. WHX65、WHS65型号选用时，装配型式Ⅰ、Ⅱ为WHX65型号，Ⅲ、Ⅳ为WHS65型号；
2. 图7中示意图装配型式为Ⅰ型。
3.表中三种规格皆为草标。

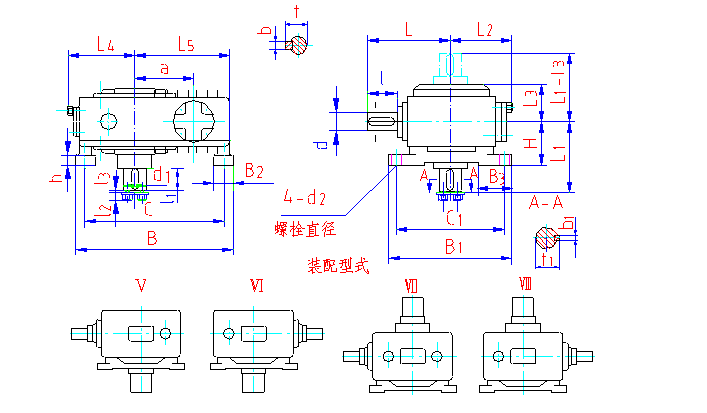

图表8              单位：mm
尺寸
型号
 a
B
B1
B2
B3
C
C1
H
h
L
L1
L2
L3
L4
WHC 65
65
265
145
55
—
230
110
80
15
137
127
92
70
85
WHT80
80
244
240
34
38
210
210
105
20
180
168
110
71
110
WHT100
100
317
290
45
80
268
250
118
24
217
202
133.5
95
128
　
尺寸
型号
L5
l
l1
l2
l3
d
(m5)
d1
(m6)
d2
b
b1
t
t1
重量
（㎏）
WHC 65
152
35
40
8
2
18
25
M10
5
8
20
28
17
WHT80
152
50
53
10
2
25
35
M10
8
10
28
39.2
25
WHT100
190
70
78
10
2
30
45
M14
8
14
32.5
48.2
40~43

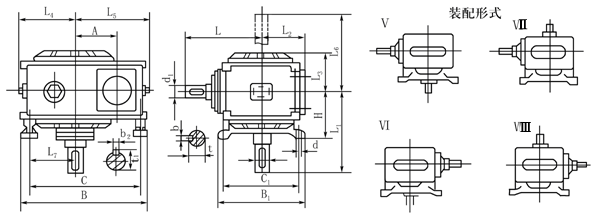

注：1.图8中示意图装配型式为Ⅴ型。
    2.表中三种规格皆为草标。
5.2 圆弧齿圆柱蜗杆减速器

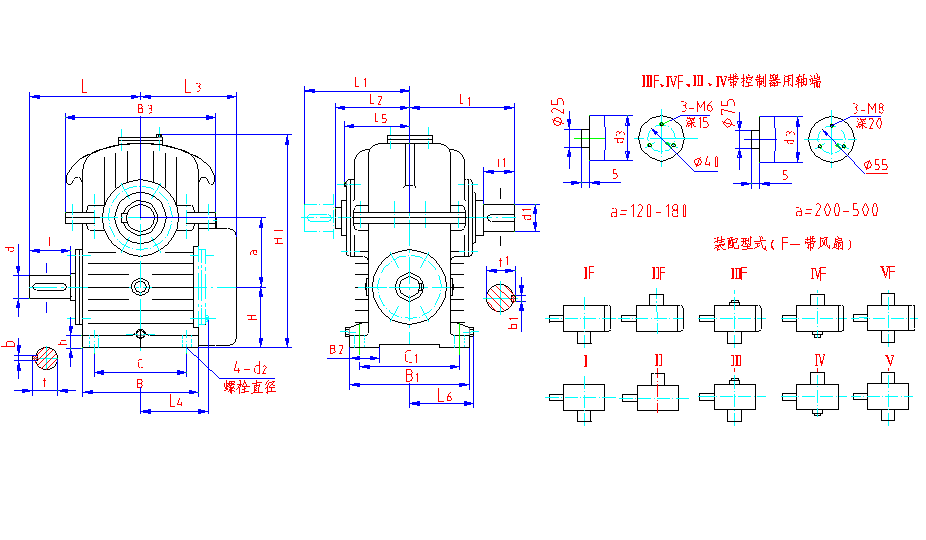

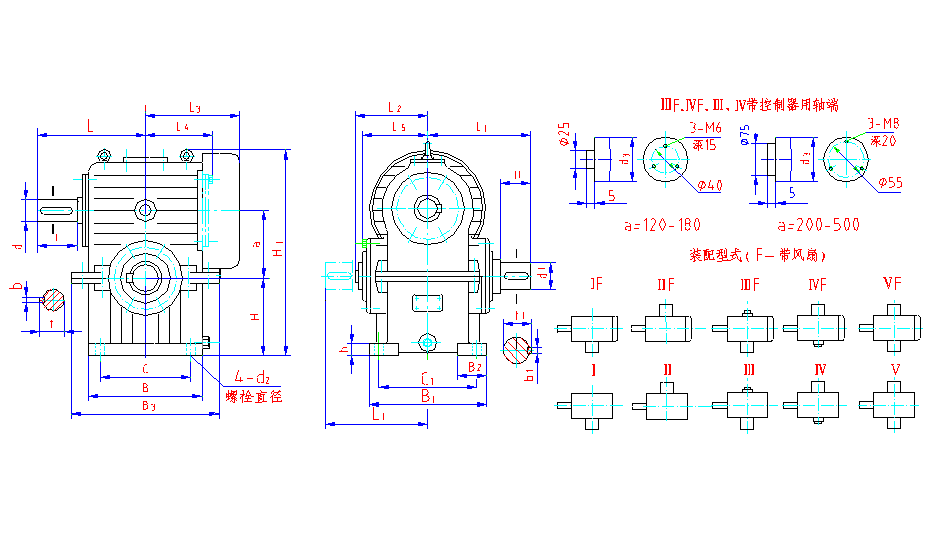

5.2.2 WHX120～500的外形尺寸见图9、表9。
                                                                             图9
                              表9                                              单位：㎜
尺寸
型号
a
B
B1
B2
B3
C
C1
H
H1
h
L
L1
L2
L3
L4
L5
L6
 l
ll
d
(m6)
d1
（m6）
d2
d3
b
b1
t
t1
重  量
（㎏）
WHX120
120
275
260
70
330
215
220
120
390
25
245
255
145
218
161.5
134
152
70
108
35
55
M14
60
10
16
37.8
58.5
95~100
WHX125
125
270
270
70
330
210
230
125
400
30
235
235
145
225
159
134
157
58
82
35
55
M16
60
10
16
37.8
58.5
93~103
WHX150
150
320
300
80
385
250
250
150
480
30
294
272
165
260
191.5
151.5
167
90
108
40
65
M18
75
12
18
42.8
68.9

WHX160
160
330
310
80
400
250
260
160
505
35
290
290
165
265
189
154
177
82
105
40
65
M20
75
12
18
42.8
68.9
140~157
WHX180
180
385
335
90
470
305
285
180
574
35
375

295
180
314
233
169
185
70
102
45
70
M18
75
14
20 ,
49
77.4
210~230
WHX200
200
430
360
95
520
330
310
200
628
40
360
345
195
365
266
184
202
82
130
50
80
M20
85
16
24
53.5
85
290~316
WHX210
210
440
385
95
525
350
325
200
651.5
40
390
375
200
370
275
191
214.5
110
168
50
80
M22
85
16
24
53.5
85
280~320
WHX250
250
510
420
105
600
410
360
220
748.5
45
450
395
220
430
314
211
235
130
168
60
90
M22
95
18
24
63.9
95
400~440
WHX280
280
610
470
110
700
480
400
250
838
50
485
430
245
485
367
233
260
105
165
60
100
M24
110
18
28
63.9
105.7
535~600
WHX300
300
630
480
115
740
510
410
260
900.5
50
540
465
250
520
385
236
265
140
208
70
100
M28
110
20
28
74.2
105.7
604~693
WHX320
320
680
520
120
780
550
440
280
953
50
525
455
265
525
402
256
285
105
165
70
110
M30
120
20
32
74.2
116.5
725~810
WHX360
360
740
530
125
850
620
460
300
1060
55
630
500
270
565
440
265
290
170
208
80
120
M28
130
24
32
85
126.5
850~915
WHX400
400
820
610
135
920
660
520
320
1155
60
630
525
300
605
478
291
331
130
200
80
130
M30
140
24
36
85
137.2
1320~1470
WHX420
420
850
585
140
960
720
515
340
1215
60
685
550
300
665
516
295
313
170
238
90
140
M28
150
24
36
95
147.2
1350~1500
WHX450
450
910
670
150
1030
730
570
355
1295
65
680
560
325
670
528
319
363
130
200
80
150
M36
160
24
40
85
158.5
1670~1860
WHX500
500
1000
730
165
1120
810
620
400
1435
75
730
625
355
725
575
348
393
130
240
90
170
M36
180
24
40
95
178.5
2160~2410
 注：表中WHX125、160、200、280、320、400、450、500为JB2318，其余为草标产品。
5.2 圆弧齿圆柱蜗杆减速器
5.2.3 WHS120～500的外形尺寸见图10、表10
                                                     图10
                                               表10                                        单位：mm
285~320
   尺寸
型号
a
B
B1
B2
B3
C
C1
H
H1
h
L
L1
L2
L3
L4
L5
 l
ll
d
(m6)
d1
(m6)
d2
d3
b
b1
t
t1
重  量
（㎏）
WHS120
120
275
230
70
330
215
190
160
406
25
245
255
145
218
161.5
134
70
108
35
55
M14
60
10
16
37.8
58.5
95~100
WHS125
125
270
230
70
330
210
190
160
416
30
235
235
145
225
159
134
58
82
35
55
M16
60
10
16
37.8
58.5
93~104
WHS150
150
320
260
80
380
250
210
200
495.5
30
294
272
165
260
191.5
151.5
90
108
40
65
M18
75
12
18
42.8
68.9
143~155
WHS160
160
330
270
80
400
250
220
200
510
35
290
290
165
265
189
154
82
105
40
65
M20
75
12
18
42.8
68.9
148~164
WHS180
180
385
290
90
470
305
240
230
575
40
375
295
180
309
233
169
70
102
45
70
M18
75
14
20
49
77.4
210~230
WHS200
200
430
320
95
520
330
270
250
643
40
360
345
195
365
266
184
82
130
50
80
M20
85
16
24
53.5
85
298~322
WHS210
210
440
330
95
525
350
270
270
673.5
40
390
375
200
370

275
191
110
168
50
80
M22
85
16
24
53.5
85
WHS250
250
510
370
105
600
410
310
310
768.5
40
450
395
220
430
314
211
130
168
60
90
M22
95
18
24
63.9
95
420~460
WHS280
280
610
410
110
700
480
340
320
839
50
485
430
245
485
367
233
105
165
60
100
M24
110
18
28
63.9
105.7
560~725
WHS300
300
630
410
115
740
510
340
350
906
40
540
465
250
520
385
236
140
208
70
100
M28
110
20
28
74.2
105.7
650~742
WHS320
320
680
460
120
780
550
380
355
951
50
525
455
265
525
402
256
105
165
70
110
M30
120
20
32
74.2
116.5
740~825
WHS360
360
740
460
125
850
620
390
400
1035
45
630
500
270
565
440
265
170
208
80
120
M28
130
24
32
85
126.5
880~960
WHS400
400
820
540
135
920
660
450
450
1173
60
630
525
300
605
478
291
130
200
80
130
M30
140
24
36
85
137.2
1305~1425
WHS420
420
850
520
140
960
720
440
460
1208
50
685
550
300
665
516
295
170
238
90
140
M28
150
24
36
95
147.2
1365~1500
WHS450
450
910
590
150
1030
730
490
500
1312
65
680
560
325
670
528
319
130
200
80
150
M36
160
24
40
85
158.5
1650~1830
WHS500
500
1000
640
165
1120
810
530
560
1460
75
730
625
355
725
575
348
130
240
90
170
M36
180
24
40
95
178.5
2070~2300
注：表中WHS125、160、200、280、320、400、450、500为JB2318，其余为草标产品。
5.2 圆弧齿圆柱蜗杆减速器

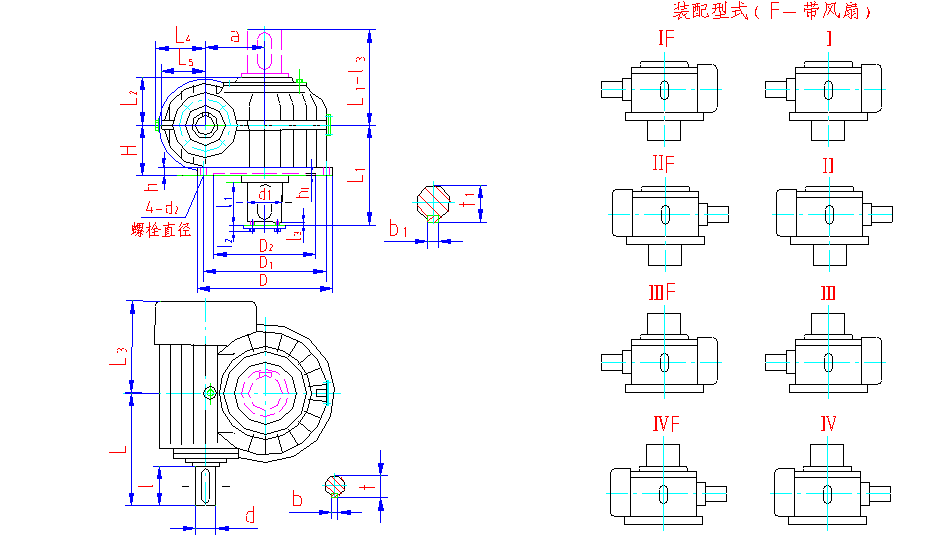

5.2.4 WHC120～500的外形尺寸见图11、表11
                                                            图11
             表11                                                               单位：mm
  尺寸
型号
a
D
D1
D2
H
h
h1
L
L1
L2
L3
L4
L5
 l
ll
l2
l3
d
（m6）
d1
(m6)
d2
b
b1
t
t1
重  量
（㎏）
WHC120
120
330
290
240
140
18
8
245
257
140.5
218
117.5
90
70
110
14
2
35
55
M10
10
16
37.8
58.5
91~95
WHC125
125
330
290
240
140
20
8
235
237
140
225
125.5
95
58
84
14
2
35
55
M12
10
16
37.8
58.5
91~100
WHC150
150
400
360
300
160
22
8
294
274
161
255
136.5
100
90
110
14
2
40
65
M14
12
18
42.8
68.9
142~155
WHC160
160
410
370
310
165
25
8
290
292
161
265
140.5
105
82
107
15
2
40
65
M16
12
18
42.8
68.9
147~163
WHC180
180
465
425
360
185
26
8
375
298
181.5
309
148
110
70
105
15
2
45
70
M14
14
20
49
74.2
190
WHC200
200
490
450
390
200
30
10
360
347
207
365
168
130
82
132
15
2
50
80
M16
16
24
53.5
85
284~308
WHC210
210
540
490
415
210
30
10
390
377
212.5
370
174
130
110
170
15
2
50
80
M18
16
24
53.5
85
270~305
WHC250
250
620
570
490
230
35
10
450
397
224
430
193
145
130
170
17
2
60
90
M18
18
24
63.9
95
390~420
WHC280
280
690
630
545
240
38
10
485
432
235
485
213
195
105
167
17
2
60
100
M24
18
28
63.9
105.7
565~630
WHC300
300
750
690
600
270
40
10
540
467
238
520
215
210
140
210
17
2
70
100
M22
20
28
74.2
105.7
712~787
WHC320
320
770
710
620
260
40
12
525
457
258
525
235
220
105
167
17
2
70
110
M24
20
32
74.2
116.5
750~835
WHC360
360
900
830
720
300
45
12
630
502
265
565
245
225
170
210
17
2
80
120
M28
24
32
87
126.5
970~1000
WHC400
400
970
890
780
300
50
12
630
527
293
605
270
250
130
202
17
2
80
130
M30
24
36
85
137.2
1330~1450
WHC420
420
1000
930
820
325
50
15
685
552
301
665
267.5
255
170
240
17
2
90
140
M28
24
36
97
147.2
1430~1500
WHC450
450
1090
1000
880
340
55
15
680
562
321
670
298
280
130
202
24
2
80
150
M36
24
40
85
158.5
1675~1855
WHC500
500
1190
1100
980
370
65
15
730
627
350
725
323
300
130
242
24
2
90
170
M30
24
40
95
178.5
2190~2420
注：表中WHC125、160、200、280、320、400、450、500为JB2318，其余为草标产品。


6.1 圆弧齿圆柱蜗杆减速器的额定输入功率P1（KW）和额定输出扭距T2（N.m）见表13。
表13


公
称
传
动
比
i
输 入
转 速
n1
(r/min)
中心距a（mm）
65
80
100
120
125
150
160
180
200
210
250
280
300
320
360
400
420
450
500
型   号
                            WHT、WHX、WHS、WHC

额定输入功率P1（KW），额定输出扭距T2（N.m）



8
1500
   P1
1.66
4.23
7.23
10.1
13.4
19.9
19.7
29.8
31.5
52.4
54.4
68.9
70.4
94
110
161
—
—
   T2
78
102
195
335
493
622
976
980
1470
1480
2470
2480
3156
3320
4596
5210
8130
—
—
1000
   P1
1.21
1.7
3.06
5.28
8.0
9.77
16.1
14.4
24.7
22.9
37.8
50.5
57.4
64.4
89.6
103
117
128
163
   T2
85
115
209
364
577
678
1180
1070
1830
1600
2650
3450
4030
4560
6330
7310
8850
9450
11600
750
   P1
0.99
1.35
2.46
4.22
6.6
7.76
13.4
11.2
20.8
18.0
29.3
44.3
46.2
57.9
70.0
94.6
91.7
119
154
   T2
91
121
223
385
637
713
1310
1100
2050
1670
2730
4030
4310
5460
6570
9000
9180
11700
14600
500
   P1
0.73
0.98
1.82
3.06
5.0
5.56
10.3
8.03
16.1
12.8
20.5
35.1
32.5
45.3
48.5
77.7
86.8
101
133
   T2
99
130
244
413
716
756
1500
1170
2370
1760
2840
4760
4500
6370
6790
11000
9520
14700
19000
续表13
,
公
称
传
动
比
i
输 入
转 速
n1
(r/min)
中心距a（mm）
65
80
100
120
125
150
160
180
200
210
250
280
300
320
360
400
420
450
500
型   号
                            WHT、WHX、WHS、WHC

额定输入功率P1（KW），额定输出扭距T2（N.m）



10
1500
   P1
1.27
1.96
3.64
5.98
9.4
11.5
16.4
17.3
26.7
27.7
45.6
48.2
55.3
59.8
92
97.3
138
—
—
   T2
81
117
220
364
546
704
928
1100
1520
1720
2729
2820
3327
3700
5564
6060
8980
—
—
1000
   P1
1.04
1.40
2.62
4.29
7.4
8.14
13.2
12.4
22.4
19.5
32.1
41.6
45.8
53.8
72.0
88.6
98.2
111
146
   T2
89.6
124
235
387
642
742
1120
1170
1930
1800
2970
3740
4390
5000
6730
8300
9490
10800
13800
750
   P1
0.85
1.12
2.10
3.41
6.1
6.47
11.1
9.68
19.1
15.3
24.9
36.3
36.8
47.6
56.1
79.1
76.5
98.5
131
   T2
96.5
131
248
407
710
780
1240
1210
2160
1870
3050
4330
4680
5900
6960
9870
9810
12700
16400
500
   P1
0.66
0.83
1.53
2.46
4.7
4.61
8.5
6.87
14.7
10.9
17.1
28.8
26.0
37.7
39.5
64.8
53.2
82.5
111
   T2
106.7
142
268
435
799
824
1430
1270
2480
1970
3120
5120
4900
6950
7300
12000
10150
15900
20700



12.5
1500
   P1
1.02
1.60
3.17
4.84
8.1
8.81
14.9
14.3
20.0
21.8
36.5
43.1
53.8
61.6
80.0
89.3
124
—
—
   T2
73
120
228
378
586
678
1110
1130
1520
1730
2770
3300
4100
4830
6420
6950
9290
—
—
1000
   P1
0.71
1.19
2.34
3.57
6.3
6.40
11.9
10.4
16.2
15.7
26.2
37.5
38.6
53.5
57.4
80.5
88.5
105
127
   T2
81
132
249
412
679
733
1320
1220
1840
1860
2960
4320
4370
6360
6880
9420
9880
12250
14900
750
   P1
0.63
0.96
1.89
2.87
5.2
5.16
10.0
8.22
13.5
12.4
20.6
32.7
30.8
46.5
44.8
71.8
68.5
95.3
116
   T2
87
140
267
438
742
780
1470
1280
2040
1940
3090
5010
4640
7300
7110
11170
10160
14820
18100
500
   P1
0.47
0.70
1.37
2.06
3.9
3.66
7.6
5.80
10.4
8.96
14.2
25.6
21.5
36.1
31.6
57.4
47.0
78.2
96.8
   T2
97
150
285
463
838
818
1660
1340
2340
2070
3140
5840
4800
8480
7450
13300
10360
18140
22500



16
1500
   P1
1.01
1.48
2.72
4.41
6.5
8.22
12.8
12.5
19.2
20.2
33.2
35.6
49.2
56.0
68.0
71.9
97.7
—
—
   T1
91
128
239
392
589
740
1180
1200
1780
1840
3040
3090
4670
5191
6304
6540
9670
—
—
1000
   P1
0.76
1.12
2.01
3.27
5.1
6.25
10.3
9.23
15.8
14.6
24.0
32.1
35.8
41.0
57.5
66.5
75.8
83.4
106
   T2
101
143
260
429
683
830
1410
1310
2200
1970
3260
4190
5030
5570
7920
9100
11140
11800
14600
750
   P1
0.64
0.90
1.63
2.63
4.3
5.03
8.6
7.26
13.4
11.5
18.8
27.9
28.2
36.5
45.1
60.8
59.3
76.7
99.6
   T2
109.1
150
278
455
763
881
1570
1360
2460
2060
3380
4820
5260
6590
8230
11100
11580
14500
18300
500
   P1
0.48
0.65
1.20
1.92
3.3
3.62
6.6
5.25
10.3
8.28
13.1
22.3
20.2
28.7
32.1
49.0
41.1
63.3
84.2
   T2
120
159

301
489
861
935
1780
1450
2820
2180
3470
5720
5600
7700
8690
13310
11900
17800
23000
续表13
公
称
传
动
比
i
输 入
转 速
n1
(r/min)
中心距a（mm）
65
80
100
120
125
150
160
180
200
210
250
280
300
320
360
400
420
450
500
型   号
                            WHT、WHX、WHS、WHC

额定输入功率P1（KW），额定输出扭距T2（N.m）



20
1500
   P1
0.74
1.26
2.31
3.65
6.0
6.52
10.3
11.4
15.5
16.0
25.8
33.1
41.4
41.3
64.0
69.4
89.8
—
—
   T2
82.6
136
248
413
684
735
1170
1320
1690
1910
2960
3670
4760
4820
7590
7850
10950
—
—
1000
   P1
0.57
0.95
1.71
2.70
4.8
4.78
8.1
8.23
12.5
11.7
18.7
29.1
30.0
37.2
46.2
61.9
64.4
64.9
81.2
   T2
92
150
271
451
810
797
1380
1410
2050
2060
3180
4860
5130
6720
8140
10530
11650
11620
14600
750
   P1
0.46
0.76
1.38
2.14
3.9
3.84
6.7
6.46
10.5
9.15
14.5
25.3
23.6
31.3
35.8
55.5
49.7
58.0
73.2
   T2
98
158
287
471
866
843
1510
1460
2280
2130
3260
5580
5300
7520
8330
12520
11920
13850
17600
500
   P1
0.35
0.57
1.02
1.59
3.0
2.76
5.2
4.69
8.1
6.63
10.2
19.9
17.1
24.5
25.3
44.2
34.5
46.2
59.7
   T2
108
172
311
514
979
893
1710
1560
2600
2270
3380
6500
5700
8670
8720
14800
12270
16420
21300



25
1500
   P1
0.59
0.97
1.79
3.16
4.6
5.56
8.4
9.25
14.3
14.8
20.9
24.7
31.9
34.8
48.6
50.9
80.1
—
—
   T2
80
130
257
420
616
762
970
1310
2020
2060
3110
3540
4600
5120
7040
6870
11620
—
—
1000
   P1
0.44
0.72
1.33
2.37
3.6
4.11
6.5
6.77
11.5
10.8
15.2
20.4
23.5
29.5
34.9
45.6
55.9
63.1
71.4
   T2
87
143
281
464
716
832
1130
1420
2410
2230
3330
4380
5010
6520
7480
9260
12040
14050
16000
750
   P1
0.37
0.58
1.07
1.88
2.9
3.26
5.4
5.29
9.6
8.43
11.8
17.2
18.8
25.1
27.4
39.9
43.4
56.1
63.6
   T2
95
149
296
484
774
867
1240
1460
2680
2290
3410
4900
5290
7320
7780
10800
12390
16600
19000
500
   P1
0.28
0.43
0.79
1.37
2.2
2.34
4.2
3.84
7.4
6.09
8.02
13.5
13.3
19.5
19.2
31.4
30.0
44.7
50.5
   T2
105
163
320
518
869
915
1400
1560
3040
2430
3420
5670
5520
8380
8050
12600
12700
19600
22400



31.5
1500
 P1
0.72
0.88
1.58
2.54
4.4
4.86
8.6
7.16
12.8
11.4
18.6
23.2
30.5
30.2
45.0
46.9
64.1
—
—
   T2
114.2
136
254
417
703
812
1410
1280
2130
1960
3220
3700
5480
5010
7980
7900
11780
—
—
1000
   P1
0.55
0.66
1.20
1.91
3.5
3.61
6.9
5.30
10.5
8.38
13.6
21.2
22.3
26.6
32.4
43.3
45.5
54.4
68.5
   T2
127
148
279
455
821
881
1670
1390
2610
2110
3450
5030
5890
6640
8500
10940
12350
14300
17600
750
   P1
0.46
0.52
0.97
1.55
2.9
2.91
5.8
4.21
8.9
6.68
10.7
18.3
17.7
23.9
25.6
39.5
35.4
50.0
64.5
   T2
136
152
295
481
906
928
1860
1440
2930
2200
3560
5780
6130
7910
8820
13300
12630
17400
22000
500
   P1
0.36
0.41
0.73
1.13
2.3
2.12
4.5
3.05
7.0
4.82
7.49
14.6
12.5
18.9
18.2
32.0
24.8
41.1
54.6
   T2
150
173
319
512
1020
984
2130
1520
3360
2320
3650
6170
6380
9200
9220
15950
13080
21200
27600
续表13

公
称
传
动
比
i
输 入
转 速
n1
(r/min)
中心距a（mm）
65
80
100
120
125
150
160
180
200
210
250
280
300
320
360
400
420
450
500
型   号
                            WHT、WHX、WHS、WHC

额定输入功率P1（KW），额定输出扭距T2（N.m）



40
1500
   P1
0.49
0.74
1.36
2.16
4.1
3.77
6.9
6.45
10.5
9.46
14.9
22.0
23.7
27.3
37.7
45.5
55.1
—
—
   T2
98.2
143
266
446
817
789
1390
1390
2040
2050
3210
4410
5150
5960
8450
9450
12770
—
—
1000
   P1
0.38
0.57
1.03
1.62
3.2
2.81
5.5
4.83
8.4
6.97
11.0
19.4
17.5
24.0
27.3
40.8
38.6
42.2
52.8
   T2
109
160
294
488
941
858
1630
1520
2440
2210
3470
5850
5620
7880
9030
12650
13190
13900
17600
750
   P1
0.32
0.48
0.84
1.32
2.7
2.26
4.6
3.94

7.1
5.57
8.64
16.7
14.0
20.7
21.4
36.2
30.6
37.8
47.8
   T2
116.7
172
311
517
1030
903
1800
1580
2710
2310
3580
6620
5850
8940
9270
14900
13750
16580
21100
500
   P1
0.25
0.36
0.63
0.98
2.1
1.65
3.6
2.79
5.5
4.03
6.06
13.2
9.88
16.3
15.1
29.0
21.8
30.3
39.0
   T2
129.2
184
335
556
1160
957
2040
1670
3080
2440
3670
7670
6060
10400
9580
17530
14340
19600
25500



50
1500
   P1
0.40
0.58
1.07
1.86
3.1
3.21
5.7
5.21
9.8
8.35
11.8
16.5
18.5
23.2
27.5
33.7
45.0
—
—
   T2
95
137
274
450
731
811
1380
1370
2420
2160
3260
4220
5010
6130
7510
8250
12380
—
—
1000
   P1
0.31
0.44
0.81
1.37
2.5
2.40
4.5
3.86
7.8
6.11
8.53
13.8
13.4
19.5
19.7
30.0
32.0
41.7
   T2
106
151
299
482
843
880
1610
1480
2860
2310
3450
5260
5320
7760
7890
11100
12950
16750
19200
750
   P1
0.26
0.36
0.66
1.12
2.0
2.03
3.7
3.08
6.7
4.88
6.78
11.7
10.8
16.8
15.5
26.3
25.2
37.4
41.8
   T2
114.3
159
318
514
923
972
1760
1550
3190
2410
3590
5900
5640
8800
8150
12900
13400
19800
22700
500
   P1
0.20
0.28
0.50
0.85
1.6
1.42
2.9
2.26
5.2
3.66
4.78
9.1
7.68
13.1
11.1
21.1
17.9
29.8
33.3
   T2
125.4
176
345
556
1040
985
1990
1640
3620
2560
3690
6720
5840
10000
8580
15100
13910
23300
26600



6.3 表12、表13中额定输入功率P1及额定输出扭距T2适用于CWU、CWS、WHT、WHX、WHC减速器，工作载荷平稳无冲击，每日工作8小时，每小时启动10次，启动扭距为输出扭距的2.5倍，小时负荷率Jc =100％，环境温度为20℃。　

6.4 CWO、WHS型及其他工作状态的减速器可按表7的额定输入功率P1及额定输出扭距T2选用，但需用工作状态系数（见表14~表19）进行修正。
6.4.1 工作类型和每日运转时间系数f1值见表14。
6.4.2 启动频率系数f2见表15。
6.4.3 小时负荷率系数f3值见表16。
6.4.4 环境温度系数f4值见表17。
表14
原动机
日运转时间
               载    荷    性     质
均匀载荷U
中等冲击载荷M
强冲击载荷H
电动机
汽轮机
水力机
偶然性的 1/2h     *
0.80
      0.90
      1.00
间断性的 2h      *
      0.90
      1.00
      1.25
2~10h
      1.00
      1.25
      1.50
10~24h
      1.25
    1.50
      1.75
活塞发动机
（4~6个气缸）
偶然性的  1/2h    *
      0.90
      1.00
      1.25
间断性的  2h     *
      1.00
      1.25
      1.50
2~10h
      1.25
      1.50
      1.75
10~24h
      1.50
      1.75
      2.00
活塞发动机
（1~3个气缸）
偶然性的  1/2h    *
      1.00
      1.25
      1.50
间断性的  2h     *
      1.25
      1.50
      1.75
2~10h
      1.50
      1.75
      2.00
10~24h
      1.75
      2.00
      2.25
注：“*”指在每日偶然和间歇运转时间的总和。
表15
                                          每小时启动次数
             0~10
          >10~60
           >60~400
                                           启动频率系数f 2
             1.0
          1.1
           1.2
表16
                                           小时负荷率Jc (％)
     100
        80
        60
       40
        20
                                          小时符合率系数f 3
     1.00
        0.95
      0.88
      0.77
       0.60
注：①Jc　= ×100％   ②  Jc <20％时按Jc=20％计
表17
                                     环境温度℃
　　0~10
    >10~20
   >20~30
   >30~40
     >40~50
                                          环境温度系数f 4
     0.89
      1.00
     1.14
    1.33
       1.60
表18

减速器规格

                            减速器型号
 CWU、CWS、WHT、WHX、WHC
           CWO、WHS
                          减速器型式系数f 5
           63~100
              1.0
               1.0
          120~280
              1.0
               1.2
          300~500
              1.0
               ——
表19
无风扇冷却
                                   蜗杆转速n1
      1500
       1000
      750
      500
减速器规格
                                   热损耗系数f 6
     63~100
      1.00
       1.00
     1.00
      1.00
     120~225
      1.37
       1.59
     1.59
      1.33
     250~500
      1.51
       1.85
     1.89
      1.78
有风扇冷却
                                   f 6 =1.00

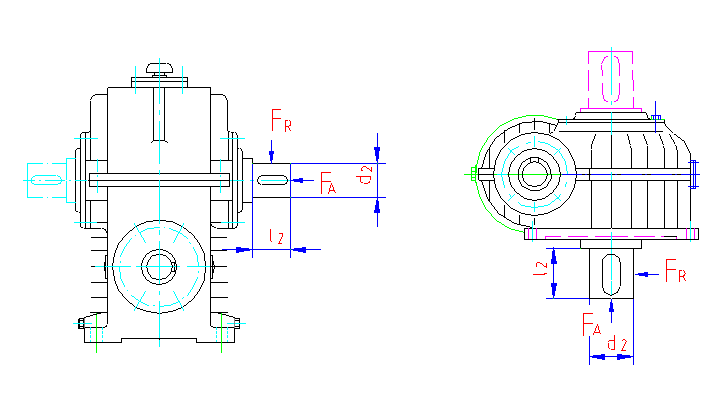

6.5 减速器输出轴轴端许用负荷取决于蜗轮轴的转速及额定转距。按下式计算：
         FR  =  fL· R ；
         FA  =  fL ·A ；
式中：
 FR —输出轴轴端径向许用负荷，见图12；
FA —输出轴轴端轴向许用负荷，见图12；
fL —速度系数，其值应符合表20中的规定；
R —径向载荷系数，其值见表21 ；
A —轴向载荷系数，其值见表21 。
表20
n2    (rpm)
fL
n2    (rpm)
fL
n2    (rpm)
fL
6.3
1.00
25
0.70
100
0.47
8
0.95
31.5
0.66
125
0.44
10
0.90
40
0.62
160
0.41
12.5
0.85
50
0.58
200
0.38
16
0.80
63
0.54
250
0.35
20
0.75
80
0.50
315
0.32
注：① n2 — 蜗轮轴转速；
② 当n2为表中两个数中间值时，应用插值法计算。
     a                                          b
                                                 图21
 表21

中   心   距
   63、 65
       80
     100
    120、125
140、150
160
180
200、210
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
180
5300
280
6600
400
7800
800
10600
1120
12000
1400
14100
2000
16000
2500
18200
200
5300
315
6600
450
7800
900
10600
1250
12000
1600
14100
2240
16000
2800
18200
224
5200
355
6500
500
7700
1000
10500
1400
11900
1800
14000
2500
15700
3150
18000
250
5100
400
6400
560
7500
1120
10400
1600
11700
2000
13800
2800
15400
3550
17700
280
5000
450
6300
630
7300
1250
10300
1800
11500
2240
13600
3150
15100
4000
17400
4800
500
6100
710
7000
1400
10200
2000
11200
2500
13300
3550
14700
4500
17000
—
—
—
—
800
6700
1600
10000
2240
10900
2800
13000
4000
14200
5000
16600
—
—
—
—
—
—
1800
9800
—
—
3150
12500
—
—
—
—
                                                   中   心   距
     225
     250
   280、300
    315、320
   355、360
   400、420
      450*
      500*
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
A或R
（N）
T2
（N.m）
 A或R
（N）
3150
20800
4500
24000
5600
25600
8000
29500
10000
33000
12500
38000
14000
43400
20000
48000
3550
20300
5000
24000
6300
26500
9000
29100
11200
33000
14000
38000
16000
43200
22400
47500
4000
20600
5600
23800
7100
26300
10000
29200
12500
32800
16000
37700
18000
42300
25000
46300
4500
20300
6300
23500
8000
26000
11200
28800
14000
32400
18000
37300
20000
42000
28000
45400
5000
20000
7100
23000
9000
25700
12500
28300
16000
32000
20000
36300
22400
41400
31500
45000
5600
19500
8000
22500
10000
25400
14000
27800
18000
31500
22400
36200
25000
41000
35500
44000
6300
19000
9000
22000
11200
25000
16000
27200
20000
30800
25000
35600
28000
39700
40000
43200
7100
18500
10000
21300
12500
24600
18000
26500
22400
29300
28000
34500
31500
38500
45000
42750
—
—
—
—
—
—
—
—
25000
28300
31500
34000
35500
37000
50000
41000
—
—
—
—
—
—
—
—
—
—
—
—
40000
36000
56000
39200
注：① 当扭矩值T2在表中两个数之间时，用插值法计算A、R值。
② 当扭矩值T2小于表中最小值时，按最小值计算。
　  ③ 减速器应尽量不附加轴端负荷，如必须承受轴端负荷应尽量选用同规格的加强型轴承。对有“*”号的中心距450、500减速器当有轴端负荷时，必须采用加强型轴承。


三 减速器的选用
1．选用须知条件
a. 原动机类型；
b. 额定输入功率P1（KW）；
c. 输入转速n1 (rpm)；
d. 工作机类型；
e. 额定输出扭距T2（N.m ）；
f. 最大输出扭距T2 max（N.m ）；
g. 传动比i ；
h. 输入、输出轴相对位置；
i. 输入、输出轴转向、装配型式；
j. 载荷性质；
k. 每日运转时间h ；
l. 每小时启动次数；
m. 小时负荷率JC％；
n. 环境温度；
o. 输出轴轴段附加载荷。
   2. 选用方法
   2.1已知条件符合表12或表13的工作情况，可以直接在表12或表13中选用所需减速器的型号、规格。
   2.2已知条件与表12或表13的工作情况不符，应按下列公式计算所需的计算输入功率P1J或计算输出扭矩T2J 。
           P1J = P1 · f1  ·  f2                 ⑴       或       T2J =T2 · f1  ·  f2                  ⑶
           P1J = P1 · f3  ·  f4· f5  ·  f6         ⑵                T2J = T2· f3  ·  f4· f5  ·  f6           ⑷
在公式⑴、⑵或公式⑶ 、⑷计算结果中选择较大值，再按表12或表13中选取承载能力相符或偏大的减速器。
   2.3公式⑴或公式⑶属于机械强度计算。公式⑵或公式⑷属于热极限强度计算，油温为100℃。如果采用专门的冷却措施（循环油冷却、水冷却等），温度会限制在允许的范围内，不需用公式⑵或公式⑷进行计算。
   2.4减速器的最大许用尖峰负荷为额定承载能力的2.5倍。
   2.5当输入转速低于500 rpm 时，请与江苏省金象减速机有限公司联系。
   2.6当JC很小，按P1J或T2J选取减速器时，还必须核算实际功率和扭矩不应超过表12或表13所列额定承载能力的2.5倍。


四 减速器的润滑
1.     蜗轮蜗杆啮合一般采用浸油润滑。当啮合滑动速度VS >10 m/s 时，采用喷油润滑。
2.     一般应根据滑动速度大小按表22选择适当的润滑油。
表22
滑动速度VS
≤2.2
＞2.2~5
＞5~12
＞12
润滑油
粘度
cst/50℃
　　　324
    225
    169
      114
E/50℃
      43
    30
    22
      15
3.     当环境温度在0~40℃时，不同中心距、不同传动比和转速条件下润滑油粘度的选择应按表23的规定执行。
表23

减 速 器 型 式
                  CWU、CWS、WHT、WHX、WHS、WHC
           CWO
公 称
传 动
比
额  定
转  速
 n1
r/min

 中心距 a（㎜）
63
65
80
120
125
140
150
,
160
180
200
210
225
250
280
300
315
320
355
360
400
420
450
500
63
80
100
125
140
160
180
200
225
250
5

6.3
1500
※
※
※
*
*
*
*
*
*
*
*
○
○
○
○
○
※
※
※
※
※
*
*
*
*
○
1000
□
※
※
※
※
※
※
*
*
*
*
*
*
*
*
○
□
□
※
※
※
※
※
※
※
*
750
□
□
□
※
※
※
※
※
※
※
※
*
*
*
*
*
□
□
□
□
※
※
※
※
※
※
500
□
□
□
□
□
□
□
※
※
※
※
※
※
※
※
○
□
□
□
□
□
□
□
□
□
※
8
10
16
31.5
1500
※
※
※
※
※
*
*
*
*
*
*
*
○
○
○
○
□
※
※
※
※
※
*
*
*
*
1000
□
□
※
※
※
※
※
※
*
*
*
*
*
*
*
*
□
□
□
※
※
※
※
※
※
※
750
□
□
□
※
※
※
※
※
※
※
※
※
*
*
*
*
□
□
□
□
□
※
※
※
※
※
500
□
□
□
□
□
□
□
□
※
※
※
※
※
※
※
※
□
□
□
□
□
□
□
□
□
□


12.5
1500
※
※
※
※
※
*
*
*
*
*
*
*
*
○
○
○
□
※
※
※
※
※
※
*
*
*
1000
□
□
※
※
※
※
※
※
*
*
*
*
*
*
*
*
□
□
□
※
※
※
※
※
※
※
750
□
□
□
□
※
※
※
※
※
※
※
※
※
*
*
*
□
□
□
□
□
□
※
※
※
※
500
□
□
□
□
□
□
□
□
□
※
※
※
※
※
※
※
□
□
□
□
□
□
□
□
□
□

20
40
1500
□
※
※
※
※
※
*
*
*
*
*
*
*
*
○
○
□
□
※
※
※
※
※
※
*
*
1000
□
□
※
※
※
※
※
※
※
※
*
*
*
*
*
*
□
□
□
□
※
※
※
※
※
※
750
□
□
□
□
□
※
※
※
※
※
※
※
※
※
*
*
□
□
□
□
□
□
□
※
※
※
500
□
□
□
□
□
□
□
□
□
□
※
※
※
※
※
※
□
□
□
□
□
□
□
□
□
□
25
50
63
1500
□
※
※
※
※
※
※
*
*
*
*
*
*
*
*
○
□
□
※
※
※
※
※
※
※
*
1000
□
□
□
※
※
※
※
※
※
※
※
*
*
*
*
*
□
□
□
□
□
※
※
※
※
※
750
□
□
□
□
□
□
※
※
※
※
※
※
※
※
※
*
□
□
□
□
□
□
□
□
□
※
500
□
□
□
□
□
□
□
□
□
□
□
※
※
※
※
※
□
□
□
□
□
□
□
□
□
□
注：表23中符号的意义及推荐润滑油牌号可见表24，本系列减速器润滑油只允许选用蜗轮蜗杆油。
表24


符号
粘度
润   滑   油
cst/50℃

蜗轮蜗杆油牌号
适用滑动, 速度Vs（m/s）
 □
324
612～748
N680
≤2.2
※
225
414～506
N460
＞2.2～5
*
169
288～352
N320
＞5～12
○
114
198～242
N220
＞12
 4.对喷油润滑，润滑油粘度为114 cst/50℃（相当于15E/50℃），注油压力为0.15～0.25 MPa,每分钟注油量应符合表25的规定。
表25
 5.轴承一般采用飞溅润滑，对于低速运转的轴承应采用锂基润滑脂润滑。　









WHX型安装寸



,

型号
尺寸
A
L
L1
L2
L3
L4
H
H1
B
B1
C
C1
d
d1(gc1)
d2(gc1)
b
b1
t
t1
l1
l2
重量/kg
WHX120
120
250
240
145
229.5
136.5
120
394
275
260
215
220
M16
35
55
10
16
38.5
61.2
60
82
89～94
WHX125
125
235
235
145
225
134
125
400
270
270
210
230
M16
35
55
10
16
37.8
58.5
58
82
83～103
WHX150
150
300
280
165
270.5
153.5
150
483.5
320
300
250
250
M20
40
60
12
18
43.5
66.8
70
102
136～150
WHX160
160
290
290
165
265
154
160
505
330
310
250
260
M20
40
65
12
18
42.8
68.9
82
105
140～157
WHX180
180
375
295
180
324
169
180
574
385
335
305
285
M20
45
70
14
20
49
77.2
70
102
210～230
WHX200
200
360
345
195
365
184
200
628
430
360
330
310
M20
50
80
16
24
53.5
85
82
130
290～316
WHX210
210
420
335
200
358.5
194
200
654
440
385
350
325
M24
50
80
16
24
55
88.7
90
112
280～340
WHX250
250
430
370
220
422
214
220
748
510
420
410
360
M24
60
90
18
24
65.5
98.7
110
122
400～440
WHX280
280
485
430
245
485
233
250
838
610
470
480
400
M24
60
100
18
28
63.9
105.7
105
165
535～600
WHX300
300
580
410
250
505
242
260
900.5
620
480
510
410
M30
70
100
20
28
76
110
130
138
598～695
WHX320
320
525
455
265
525
256
280
953
880
520
550
440
M30
70
110
20
32
74.2
116.5
105
165
725～810
WHX360
360
668
480
270
560
267
300
1055
740
530
620
460
M30
80
120
24
32
87
131.2
160
178
854～944
WHX400
400
630
525
300
605
291
320
1155
820
610
660
520
M30
80
130
24
36
85
137.2
130
200
1320～1470
WHX420
420
745
535
310
640
299
340
1215.5
850
585
740
515
M30
90
130
24
36
97
142.3
160
198
1350～1500
WHX450
450
680
560
325
670
319
355
1296
910
670
730
570
M36
80
150
24
40
85
158.5
130
200
1670～1860
WHX500
500
730
625
355
725
343
400
1435
1000
730
810
620
M36
90
170
24
40
95
178.5
130
240
2160～2410



WHS系列安装尺寸



,

型号
尺寸
A
L
L1
L2
L3
L4
H
H1
B
B1
C
C1
d
d1(gc1)
d2(gc1)
b
b1
t
t1
l1
l2
重量/kg
WHS120
120
250
240
145
229.5
136.5
160
406
275
230
215
190
M16
35
55
10
16
38.5
61.2
60
82
92～97
WHS125
125
235
235
145
225
134
160
416
270
230
210
190
M16
35
55
10
16
37.5
58.5
58
82
95～104
WHS150
150
300
280
165
270.5
153.5
200
495.5
320
260
240
210
M20
40
60
12
18
43.5
66.8
70
102
146～160
WHS160
160
290
290
165
265
154
200
510
330
270
250
220
M20
40
65
12
18
42.8
68.9
82
105
148～164
WHS180
180
375
295
180
319
169
230
575
385
290
305
240
M20
45

 70

  14
20
49
77.2
70
102
210～230
WHS200
200
360
345
195
365
184
250
643
430
320
330
270
M20
50
80
16
24
53.5
85
82
130
298～322
WHS210
210
420
335
200
354.5
194
270
665.5
440
330
350
270
M24
50
80
16
24
55
88.7
90
112
285
WHS250
250
430
370
220
417
214
310
762
510
370
410
310
M24
60
90
18
24
65.5
98.7
110
122
415～450
WHS280
280
485
430
245
485
233
320
839
610
410
480
340
M24
60
100
18
28
63.9
105.7
105
165
560～725
WHS300
300
580
410
250
497
242
350
906
620
410
510
340
M30
70
100
20
28
76
110
130
138
645～743
WHS320
320
525
455
265
525
256
355
951
680
 460
550
380
M30
70
110
20
32
74.2
116.5
105
165
740～825
WHS360
360
668
480
270
549
267
400
1031
740
460
620
390
M30
80
120
24
32
87
131.2
160
1, 78
896～990
WHS400
400
630
525
300
605
291
450
1173
820
540
660
450
M30
80
130
24
36
85
137.2
130
200
1305～1425
WHS420
420
745
535
310
687
299
460
1208
850
520
720
440
M30
90
130
24
36
97
142.3
160
198
1380～1530
WHS450
450
680
560
325
670
319
500
1312
910
590
730
490
M36
80
150
24
40
85
158.5
130
200
1650～1830
WHS500
500
730
625
355
725
348
560
1460
1000
640
810
530
M36
90
170
24
40
95
178.5
130
240
2070～2300



WHC型安装尺寸





型号
尺寸
A
L
L1
L2
L3
L4
L5
H
D
D1
d
d1(gc1)
d2(gc1)
b
b1
t
t1
l1
l2
重量/kg
WHC120
120
250
243
240
229.5
138.5
108.5
130
330
290
M12
35
55
10
16
38.5
61.2
60
85
81～89
WHC125
125
235
235
235
225
140
95
140
330
290
M12
35
55
10
16
37.8
58.5
58
84
91～100
WHC150
150
300
283
280
271.5
161
131
160
400
360
M16
40
60
12
18
43.5
66.8
70
105
150～160
WHC160
160
290
290
290
265
161
105
165
410
370
M16
40
65
12
18
42.8
68.9
82
107
147～163
WHC180
180
375
298
295
319
181.5
148
185
465
425
M16
45
70
14
20
49
77.2
70
105
190
WHC200
200
360
345
345
365
207
130
200
490
450
M16
50
80
16
24
53.5
85
82
132
284～308
WHC210
210
420
338
335
354.5
210
167.5
210
540
490
M20
50
80
16
24
55
88.7
90
115
278～416
WHC250
250
430
373
370
417
222
185
230
620
570
M20
60
90
18
24
65.5
98.7
110
125
385～416
WHC280
280
485
430
430
485
235
195
240
690
630
M24
60
100
18
28
63.9
105.7
105
167
565～630
WHC300
300
580
412
410
497
244
211.5
270
750
690
M24
70
100
20
28
76
110
130
140
668～758
WHC320
320
525
455
455
525
258
220
260
770
710
M24
70
110
20
32
74.2
116.5
105
167
750～835
WHC360
360
668
482
480
549
269
235.5
300
900
830
M30
80
120
24
32
87
131.2
160
180
934～1040
WHC400
400
630
525
525
605
293
250
300
970
890
M30
80
130
24
85
137.2
130
202
1330～1450
WHC420
420
745
537
535
627
301
267
325
1000
930
M30
90
130
24
36
97
142.3
160
200
1380～1490
WHC450
450
680
560
560
670
321
280
340
1090
1000
M36
80
150
24
40
85
158.5
130
202
1675～1855
WHC500
500
730
625
625
725
350
300
370
1190
1100
M36
90
170
24
40
95
178.5
130
242
2190～2420
上一篇：SCWU轴装式圆弧圆
下一篇：WHS圆弧齿圆柱蜗杆减速

Copyright All rights reserved 2017 淮安华鼎机械制造有限公司 版权所有，抄版必究
苏ICP备10225797号 技术支持：仕德伟科技
